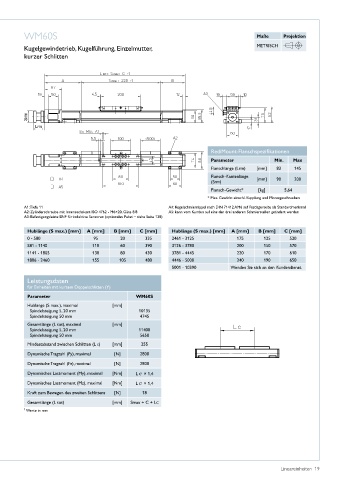

WM60S Maße Projektion

Kugelgewindetrieb, Kugelführung, Einzelmutter, METRISCH
kurzer Schlitten

RediMount-Flanschspezifikationen
Parameter Min. Max
Flanschlänge (Lrm) [mm] 83 145
Flansch-Kantenlänge [mm] 90 200
(Srm)
Flansch-Gewicht* [kg] 5,64
* Max� Gewicht einschl� Kupplung und Montageschrauben
A1: Tiefe 11 A4: Kegelschmiernippel nach DIN 71412 AM6 auf Festlagerseite als Standardmerkmal
A2: Zylinderschraube mit Innensechskant ISO 4762 - M6×20, Güte 8�8 A5: kann vom Kunden auf eine der drei anderen Schmierstellen geändert werden
A3: Befestigungsleiste ENF für induktive Sensoren (optionales Paket – siehe Seite 138)

Hublänge (S max.) [mm] A [mm] B [mm] C [mm] Hublänge (S max.) [mm] A [mm] B [mm] C [mm]
0 - 580 95 20 335 2461 - 3125 175 125 520
581 - 1140 110 60 390 3126 - 3780 200 150 570
1141 - 1805 130 80 430 3781 - 4445 220 170 610
1806 - 2460 155 105 480 4446 - 5000 240 190 650
5001 - 10390 Wenden Sie sich an den Kundendienst�

Leistungsdaten
für Einheiten mit kurzem Doppelschlitten (Y)
Parameter WM60S
Hublänge (S max�), maximal [mm]
Spindelsteigung 5, 20 mm 10135
Spindelsteigung 50 mm 4745
Gesamtlänge (L tot), maximal [mm]
Spindelsteigung 5, 20 mm 11400
Spindelsteigung 50 mm 5650
Mindestabstand zwischen Schlitten (L C) [mm] 255
Dynamische Tragzahl (Fy), maximal [N] 2800
Dynamische Tragzahl (Fz), maximal [N] 2800
Dynamisches Lastmoment (My), maximal [Nm] L C 1 × 1,4
Dynamisches Lastmoment (Mz), maximal [Nm] L C 1 × 1,4

Kraft zum Bewegen des zweiten Schlittens [N] 18
Gesamtlänge (L tot) [mm] Smax + C + LC
1 Werte in mm

Lineareinheiten 19
