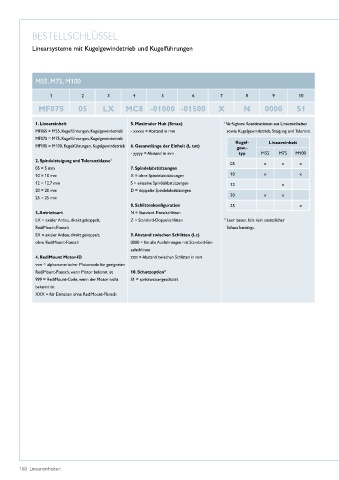

BESTELLSCHLÜSSEL

Linearsysteme mit Kugelgewindetrieb und Kugelführungen

M55, M75, M100

1 2 3 4 5 6 7 8 9 10

MF07S 05 LX MC8 -01000 -01500 X N 0000 S1

1. Lineareinheit 5. Maximaler Hub (Smax) 1 Verfügbare Kombinationen aus Lineareinheiten
MF06S = M55, Kugelführungen, Kugelgewindetrieb - xxxxx = Abstand in mm sowie Kugelgewindetrieb, Steigung und Toleranz�
MF07S = M75, Kugelführungen, Kugelgewindetrieb
Kugel- Lineareinheit
MF10S = M100, Kugelführungen, Kugelgewindetrieb 6. Gesamtlänge der Einheit (L tot) gew.-
- yyyyy = Abstand in mm typ M55 M75 M100
2. Spindelsteigung und Toleranzklasse 1
05 x x x
05 = 5 mm 7. Spindelabstützungen
10 = 10 mm X = ohne Spindelabstützungen 10 x x
12 = 12,7 mm S = einzelne Spindelabstützungen 12 x
20 = 20 mm D = doppelte Spindelabstützungen
20 x x
25 = 25 mm
8. Schlittenkonfiguration 25 x
3. Antriebsart N = Standard-Einzelschlitten
LX = axialer Anbau, direkt gekoppelt, Z = Standard-Doppelschlitten 2 Leer lassen, falls kein zusätzlicher
RediMount-Flansch Schutz benötigt�
SX = axialer Anbau, direkt gekoppelt, 9. Abstand zwischen Schlitten (Lc)
ohne RediMount-Flansch 0000 = für alle Ausführungen mit Standard-Ein-
zelschlitten
4. RediMount Motor-ID zzzz = Abstand zwischen Schlitten in mm
vvw = alphanumerischer Motorcode für geeigneten
RediMount-Flansch, wenn Motor bekannt ist 10. Schutzoption 2
999 = RediMount-Code, wenn der Motor nicht S1 = spritzwassergeschützt
bekannt ist
XXX = für Einheiten ohne RediMount-Flansch

168 Lineareinheiten
