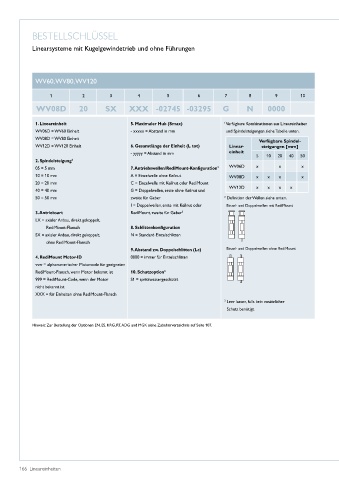

BESTELLSCHLÜSSEL

Linearsysteme mit Kugelgewindetrieb und ohne Führungen

WV60, WV80, WV120

1 2 3 4 5 6 7 8 9 10

WV08D 20 SX XXX -02745 -03295 G N 0000

1. Lineareinheit 5. Maximaler Hub (Smax) 1 Verfügbare Kombinationen aus Lineareinheiten
WV06D = WV60 Einheit - xxxxx = Abstand in mm und Spindelsteigungen siehe Tabelle unten�
WV08D = WV80 Einheit
Verfügbare Spindel-
WV12D = WV120 Einheit 6. Gesamtlänge der Einheit (L tot) Linear- steigungen [mm]
- yyyyy = Abstand in mm einheit
5 10 20 40 50
2. Spindelsteigung 1
05 = 5 mm 7. Antriebswellen/RediMount-Konfiguration 2 WV06D x x x
10 = 10 mm A = Einzelwelle ohne Keilnut WV08D x x x x
20 = 20 mm C = Einzelwelle mit Keilnut oder RediMount
WV12D x x x x
40 = 40 mm G = Doppelwellen, erste ohne Keilnut und
50 = 50 mm zweite für Geber 2 Definition der Wellen siehe unten�
I = Doppelwellen, erste mit Keilnut oder Einzel- und Doppelwellen mit RediMount
3. Antriebsart RediMount, zweite für Geber 3
LX = axialer Anbau, direkt gekoppelt,
RediMount-Flansch 8. Schlittenkonfiguration
SX = axialer Anbau, direkt gekoppelt, N = Standard-Einzelschlitten
ohne RediMount-Flansch
9. Abstand zw. Doppelschlitten (Lc) Einzel- und Doppelwellen ohne RediMount
4. RediMount Motor-ID 0000 = immer für Einzelschlitten
vvw = alphanumerischer Motorcode für geeigneten
RediMount-Flansch, wenn Motor bekannt ist 10. Schutzoption 3
999 = RediMount-Code, wenn der Motor S1 = spritzwassergeschützt
nicht bekannt ist
XXX = für Einheiten ohne RediMount-Flansch
3 Leer lassen, falls kein zusätzlicher
Schutz benötigt�

Hinweis: Zur Bestellung der Optionen EN, ES, KRG, RT, ADG und MGK siehe Zubehörverzeichnis auf Seite 107�

166 Lineareinheiten
