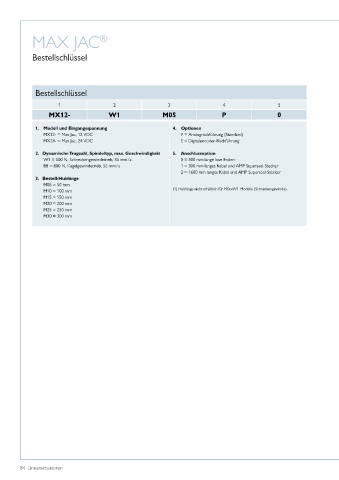

Page 84 - Linearaktuatoren
P. 84
MAX JAC ®
Bestellschlüssel
Bestellschlüssel
1 2 3 4 5
MX12- W1 M05 P 0
1� Modell und Eingangsspannung 4� Optionen
MX12- = Max Jac, 12 VDC P = Analogrückführung (Standard)
MX24- = Max Jac, 24 VDC E = Digitalencoder-Rückführung
2� Dynamische Tragzahl, Spindeltyp, max� Geschwindigkeit 5� Anschlussoption
W1 = 500 N, Schneckengewindetrieb, 35 mm/s 0 = 300 mm lange lose Enden
B8 = 800 N, Kugelgewindetrieb, 55 mm/s 1 = 300 mm langes Kabel und AMP Superseal-Stecker
2 = 1600 mm langes Kabel und AMP Superseal-Stecker
3� Bestell-Hublänge
M05 = 50 mm
M10 = 100 mm (1) Hublänge nicht erhältlich für MSxxW1-Modelle (Schneckengewinde)�
M15 = 150 mm
M20 = 200 mm
M25 = 250 mm
M30 = 300 mm
84 Linearaktuatoren
