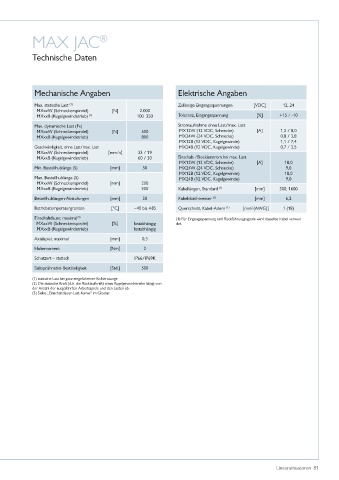

MAX JAC ®

Technische Daten

Mechanische Angaben Elektrische Angaben

Max� statische Last (1) Zulässige Eingangsspannungen [VDC] 12, 24
MXxxW (Schneckenspindel) [N] 2�000
MXxxB (Kugelgewindetrieb) (2) 100–350 Toleranz, Eingangsspannung [%] +15 / -10
Max� dynamische Last (Fx) Stromaufnahme ohne Last/max� Last
MXxxW (Schneckenspindel) [N] 500 MX12W (12 VDC, Schnecke) [A] 1,2 / 8,0
MXxxB (Kugelgewindetrieb) 800 MX24W (24 VDC, Schnecke) 0,8 / 3,8
MX12B (12 VDC, Kugelgewinde) 1,1 / 7,4
Geschwindigkeit, ohne Last/max� Last MX24B (12 VDC, Kugelgewinde) 0,7 / 3,5
MXxxW (Schneckenspindel) [mm/s] 33 / 19
MXxxB (Kugelgewindetrieb) 60 / 30 Einschalt-/Blockierstrom bei max� Last
MX12W (12 VDC, Schnecke) [A] 18,0
Min� Bestellhublänge (S) [mm] 50 MX24W (24 VDC, Schnecke) 9,0
MX12B (12 VDC, Kugelgewinde) 18,0
Max� Bestellhublänge (S) MX24B (12 VDC, Kugelgewinde) 9,0
MXxxW (Schneckenspindel) [mm] 200
MXxxB (Kugelgewindetrieb) 300 Kabellängen, Standard (1) [mm] 300, 1600
Bestellhublängen-Abstufungen [mm] 50 Kabeldurchmesser (1) [mm] 6,2
Betriebstemperaturgrenzen [°C] −40 bis +85 Querschnitt, Kabel-Adern [mm (AWG)] 1 (18)
(1)
2
Einschaltdauer, maximal (3) (1) Für Eingangsspannung und Rückführungssignale wird dasselbe Kabel verwen-
MXxxW (Schneckenspindel) [%] lastabhängig det�
MXxxB (Kugelgewindetrieb) lastabhängig
Axialspiel, maximal [mm] 0,3
Haltemoment [Nm] 2
Schutzart – statisch IP66/IP69K
Salzsprühnebel-Beständigkeit [Std�] 500
(1) statische Last bei ganz eingefahrener Kolbenstange
(2) Die statische Kraft (d�h� die Rücklaufkraft) eines Kugelgewindetriebs hängt von
der Anzahl der ausgeführten Arbeitsspiele und den Lasten ab�
(3) Siehe „Einschaltdauer-Last-Kurve“ im Glossar�
