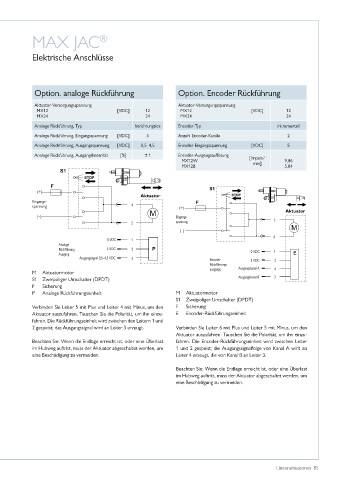

Page 85 - Linearaktuatoren

MAX JAC ®

Elektrische Anschlüsse

Option� analoge Rückführung Option� Encoder Rückführung

Aktuator-Versorgungsspannung Aktuator-Versorgungsspannung
MX12 [VDC] 12 MX12 [VDC] 12
MX24 24 MX24 24
Analoge Rückführung, Typ berührungslos Encoder-Typ inkrementell
Analoge Rückführung, Eingangsspannung [VDC] 5 Anzahl Encoder-Kanäle 2
Analoge Rückführung, Ausgangsspannung [VDC] 0,5–4,5 Encoder-Eingangsspannung [VDC] 5
Analoge Rückführung, Ausgangslinearität [%] ± 1 Encoder-Ausgangsauflösung [Impuls/
MX12W mm] 9,86
MX12B 5,84

(+)
Aktuator
Eingangs-
spannung 4 (+)
Aktuator
(–) Eingangs-
5 spannung 5
(–)
6
0 VDC 1
Analoge
Rückführung 5 VDC 2 0 VDC 1
Ausgang
Ausgangssignal 0,5–4,5 VDC 3 Encoder- 5 VDC 2
Rückführungs-
ausgänge Ausgangskanal A 4
M Aktuatormotor
S1 Zweipoliger Umschalter (DPDT) Ausgangskanal B 3
F Sicherung
P Analoge Rückführungseinheit M Aktuatormotor
S1 Zweipoliger Umschalter (DPDT)
Verbinden Sie Leiter 5 mit Plus und Leiter 4 mit Minus, um den F Sicherung
Aktuator auszufahren� Tauschen Sie die Polarität, um ihn einzu- E Encoder-Rückführungseinheit
fahren� Die Rückführungseinheit wird zwischen den Leitern 1 und
2 gespeist; das Ausgangssignal wird an Leiter 3 erzeugt� Verbinden Sie Leiter 6 mit Plus und Leiter 5 mit Minus, um den
Aktuator auszufahren� Tauschen Sie die Polarität, um ihn einzu-
Beachten Sie: Wenn die Endlage erreicht ist, oder eine Überlast fahren� Die Encoder-Rückführungseinheit wird zwischen Leiter
im Hubweg auftritt, muss der Aktuator abgeschaltet werden, um 1 und 2 gespeist; die Ausgangssignalfolge von Kanal A wird an
eine Beschädigung zu vermeiden� Leiter 4 erzeugt, die von Kanal B an Leiter 3�

Beachten Sie: Wenn die Endlage erreicht ist, oder eine Überlast
im Hubweg auftritt, muss der Aktuator abgeschaltet werden, um
eine Beschädigung zu vermeiden�
