P. 89

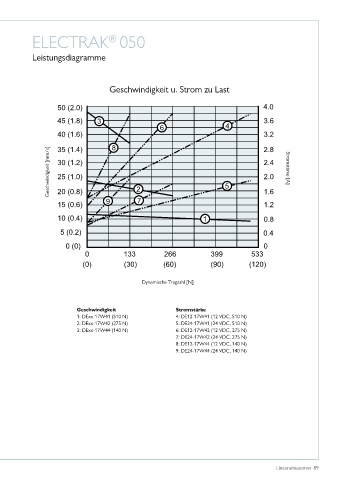

ELECTRAK 050
®
Leistungsdiagramme
Geschwindigkeit u� Strom zu Last
50 (2.0) 4.0
45 (1.8) 3 3.6
6 4
40 (1.6) 8 3.2
Geschwindigkeit [mm/s] 30 (1.2) 5 2.4 Stromstärke [A]
2.8
35 (1.4)
2.0
25 (1.0)
20 (0.8)
7
9 2 1.6
15 (0.6) 1.2
10 (0.4) 1 0.8
5 (0.2) 0.4
0 (0) 0
0 133 266 399 533
(0) (30) (60) (90) (120)
Dynamische Tragzahl [N]
Geschwindigkeit Stromstärke
1: DExx-17W41 (510 N) 4: DE12-17W41 (12 VDC, 510 N)
2: DExx-17W42 (275 N) 5: DE24-17W41 (24 VDC, 510 N)
3: DExx-17W44 (140 N) 6: DE12-17W42 (12 VDC, 275 N)
7: DE24-17W42 (24 VDC, 275 N)
8: DE12-17W44 (12 VDC, 140 N)
9: DE24-17W44 (24 VDC, 140 N)
Linearaktuatoren 89
