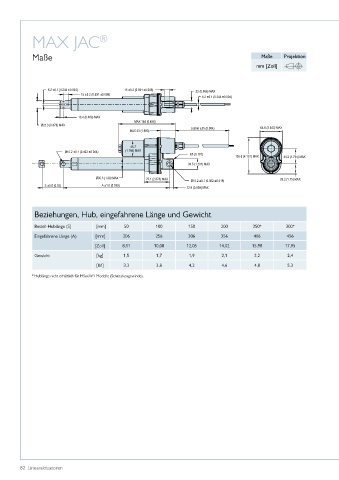

Page 82 - Linearaktuatoren
P. 82
MAX JAC ®
Maße Maße Projektion
mm [Zoll]
6.2 ±0.1 (0.244 ±0.004) 15 ±0.2 (0.591 ±0.008) 22 (0.866) MAX
15 ±0.2 (0.591 ±0.008)
6.2 ±0.1 (0.244 ±0.004)
10.4 (0.409) MAX
MAX 164 (6.456)
Ø22.3 (0.878) MAX 64.6 (2.543) MAX
MAX 43 (1.693) Lcable ±25 (0.984)
45.7
Ø10.2 ±0.1 (0.402 ±0.004) (1.799) MAX
R5 (0.197)
105.6 (4.157) MAX 44.3 (1.744) MAX
30.5 (1.201) MAX
Ø35.3 (1.39) MAX 73.1 (2.878) MAX Ø10.2 ±0.1 (0.402 ±0.018) 29.2 (1.15) MAX
S ±0.5 (0.02) A±1.0 (0.039) 12.9 (0.508) MAX
Beziehungen, Hub, eingefahrene Länge und Gewicht
Bestell-Hublänge (S] [mm] 50 100 150 200 250* 300*
Eingefahrene Länge (A) [mm] 206 256 306 356 406 456
[Zoll] 8,11 10,08 12,05 14,02 15,98 17,95
Gewicht [kg] 1,5 1,7 1,9 2,1 2,2 2,4
[lbf] 3,3 3,8 4,2 4,6 4,8 5,3
* Hublänge nicht erhältlich für MSxxW1-Modelle (Schneckengewinde)�
82 Linearaktuatoren
