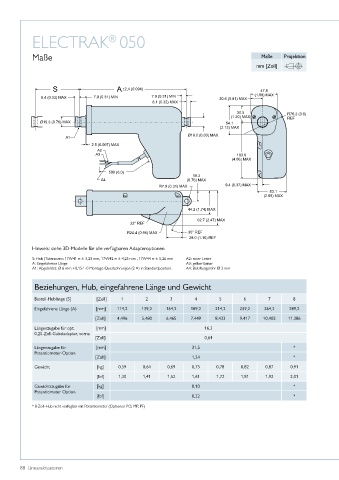

ELECTRAK 050
®

Maße Maße Projektion

mm [Zoll]

S A ±2,4 (0.094) 47.8

8.4 (0.33) MAX 7.9 (0.31) MIN 7.9 (0.31) MIN 20.6 (0.81) MAX (1.88) MAX
8.1 (0.32) MAX
30.5 R76.2 (3.0)
(1.20) MAX REF
Ø19.3 (0.76) MAX 54.1
(2.13) MAX

A1 Ø16.0 (0.63) MAX
2.5 (0.097) MAX
A2
A3 103.6
(4.06) MAX

500 (6.0)
19.3
A4 (0.76) MAX
R7.9 (0.31) MAX 9.4 (0.37) MAX
53.1
(2.09) MAX

44.2 (1.74) MAX

62.7 (2.47) MAX
22° REF
R24.4 (0.96) MAX 30° REF
28.0 (1.10) REF
Hinweis: siehe 3D-Modelle für alle verfügbaren Adapteroptionen
S: Hub (Toleranzen: 17W41 = ± 3,23 mm, 17W42 = ± 4,25 mm , 17W44 = ± 5,26 mm A2: roter Leiter
A: Eingefahrene Länge A3: gelber Leiter
A1: Abgebildet: Ø 6 mm +0,15/ -0 Montage-Querbohrungen (2 ×) in Standardposition� A4: Belüftungsrohr Ø 3 mm

Beziehungen, Hub, eingefahrene Länge und Gewicht

Bestell-Hublänge (S] [Zoll] 1 2 3 4 5 6 7 8
Eingefahrene Länge (A) [mm] 114,2 139,2 164,2 189,2 214,2 239,2 264,2 289,2
[Zoll] 4,496 5,480 6,465 7,449 8,433 9,417 10,402 11,386
Längenzugabe für opt� [mm] 16,3
0,25-Zoll-Gabeladapter, vorne
[Zoll] 0,64
Längenzugabe für [mm] 31,5 *
Potentiometer-Option
[Zoll] 1,24 *
Gewicht [kg] 0,59 0,64 0,69 0,73 0,78 0,82 0,87 0,91
[lbf] 1,30 1,41 1,52 1,61 1,72 1,81 1,92 2,01
Gewichtszugabe für [kg] 0,10 *
Potentiometer-Option
[lbf] 0,22 *
* 8-Zoll-Hub nicht verfügbar mit Potentiometer (Optionen PO, MP, PF)
