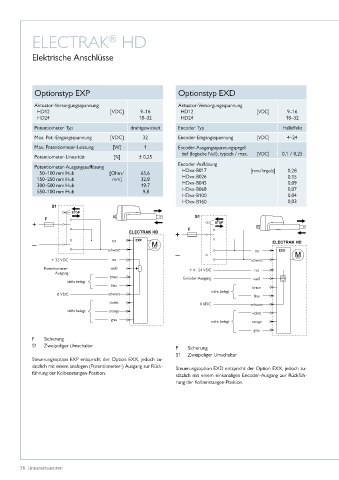

Page 26 - Linearaktuatoren

ELECTRAK HD
®

Elektrische Anschlüsse

Optionstyp EXP Optionstyp EXD

Aktuator-Versorgungsspannung Aktuator-Versorgungsspannung
HD12 [VDC] 9–16 HD12 [VDC] 9–16
HD24 18–32 HD24 18–32
Potentiometer-Typ drahtgewickelt Encoder-Typ Halleffekt

Max� Pot�-Eingangsspannung [VDC] 32 Encoder-Eingangsspannung [VDC] 4–24
Max� Potentiometer-Leistung [W] 1 Encoder-Ausgangsspannungspegel
tief (logische Null), typisch / max� [VDC] 0,1 / 0,25
Potentiometer-Linearität [%] ± 0,25
Potentiometer-Ausgangsauflösung Encoder-Auflösung
50–100 mm Hub [Ohm/ 65,6 HDxx-B017 [mm/Impuls] 0,28
150–250 mm Hub mm] 32,8 HDxx-B026 0,15
300–500 mm Hub 19,7 HDxx-B045 0,09
550–100 mm Hub 9,8 HDxx-B068 0,07
HDxx-B100 0,04
HDxx-B160 0,03

rot
schwarz rot
+ 32 VDC rot schwarz
Potentiometer- weiß + 4 - 24 VDC rot
Ausgang
braun Encoder-Ausgang weiß
nicht belegt
blau braun
nicht belegt
0 VDC schwarz blau
violett 0 VDC schwarz
nicht belegt orange violett
grau nicht belegt orange
grau
F Sicherung
S1 Zweipoliger Umschalter F Sicherung
S1 Zweipoliger Umschalter
Steuerungsoption EXP entspricht der Option EXX, jedoch zu-
sätzlich mit einem analogen (Potentiometer-) Ausgang zur Rück- Steuerungsoption EXD entspricht der Option EXX, jedoch zu-
führung der Kolbenstangen-Position� sätzlich mit einem einkanaligen Encoder-Ausgang zur Rückfüh-
rung der Kolbenstangen-Position�
