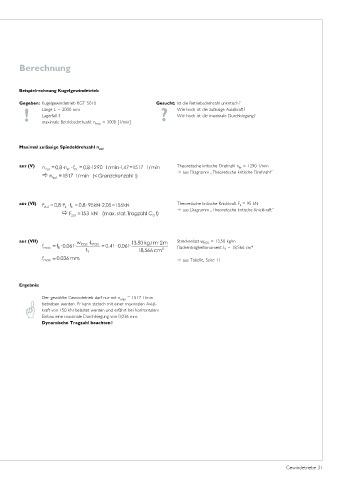

Berechnung
Beispielrechnung Kugelgewindetrieb
Gegeben: Kugelgewindetrieb KGT 5010 Gesucht: Ist die Betriebsdrehzahl unkritisch ?
! Länge L = 2000 mm max = 3000 [1/min] ? Wie hoch ist die zulässige Axialkraft ?
Wie hoch ist die maximale Durchbiegung ?
Lagerfall 3
maximale Betriebsdrehzahl: n
Maximal zulässige Spindeldrehzahl n zul
aus (V) Theoretische kritische Drehzahl n = 1290 1/min
kr
aus Diagramm „Theoretische kritische Drehzahl“
aus (VI) Theoretische kritische Knickkraft F = 95 kN
k
aus Diagramm „Theoretische kritische Knickkraft“
aus (VII) Streckenlast w KGS = 13,50 kg/m
Flächenträgheitsmoment l = 18,566 cm 4
Y
aus Tabelle, Seite 11
Ergebnis:
Der gewählte Gewindetrieb darf nur mit n max = 1517 1/min
betrieben werden. Er kann statisch mit einer maximalen Axial-
kraft von 150 kN belastet werden und erfährt bei horizontalem
Einbau eine maximale Durchbiegung von 0,036 mm.
Dynamische Tragzahl beachten !
