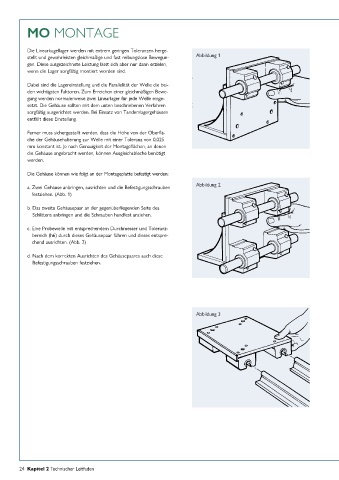

MO MONTAGE

Die Linearkugellager werden mit extrem geringen Toleranzen herge-
stellt und gewährleisten gleichmäßige und fast reibungslose Bewegun- Abbildung 1
gen. Diese ausgezeichnete Leistung lässt sich aber nur dann erzielen,
wenn die Lager sorgfältig montiert worden sind.

Dabei sind die Lagereinstellung und die Parallelität der Welle die bei-
den wichtigsten Faktoren. Zum Erreichen einer gleichmäßigen Bewe-
gung werden normalerweise zwei Linearlager für jede Welle einge-
setzt. Die Gehäuse sollten mit dem unten beschriebenen Verfahren
sorgfältig ausgerichtet werden. Bei Einsatz von Tandemlagergehäusen
entfällt diese Einstellung.

Ferner muss sichergestellt werden, dass die Höhe von der Oberflä-
che der Gehäusehalterung zur Welle mit einer Toleranz von 0,025
mm konstant ist. Je nach Genauigkeit der Montageflächen, an denen
die Gehäuse angebracht werden, können Ausgleichsbleche benötigt
werden.

Die Gehäuse können wie folgt an der Montageplatte befestigt werden:

Abbildung 2
a. Zwei Gehäuse anbringen, ausrichten und die Befestigungsschrauben
festziehen. (Abb. 1)

b. Das zweite Gehäusepaar an der gegenüberliegenden Seite des
Schlittens anbringen und die Schrauben handfest anziehen.

c. Eine Probewelle mit entsprechendem Durchmesser und Toleranz-
bereich (h6) durch dieses Gehäusepaar führen und dieses entspre-
chend ausrichten. (Abb. 2)

d. Nach dem korrekten Ausrichten des Gehäusepaares auch diese
Befestigungsschrauben festziehen.

Abbildung 3

24 Kapitel 2 Technischer Leitfaden
