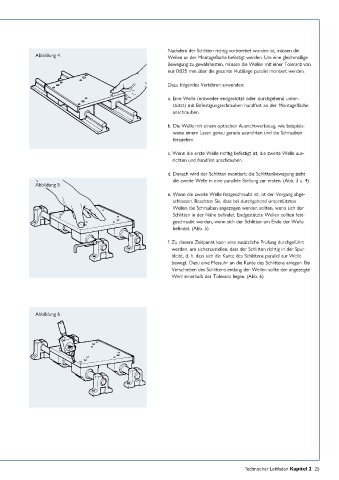

Page 25 - Führungswellen Linearkugellager Nutwellenführungen

Nachdem der Schlitten richtig vorbereitet worden ist, müssen die
Abbildung 4 Wellen an der Montagefläche befestigt werden. Um eine gleichmäßige
Bewegung zu gewährleisten, müssen die Wellen mit einer Toleranz von
nur 0,025 mm über die gesamte Hublänge parallel montiert werden.

Dazu folgendes Verfahren anwenden:

a. Eine Welle (entweder endgestützt oder durchgehend unter-
stützt) mit Befestigungsschrauben handfest an der Montagefläche
anschrauben.

b. Die Welle mit einem optischen Ausrichtwerkzeug, wie beispiels-
weise einem Laser, genau gerade ausrichten und die Schrauben
festziehen.

c. Wenn die erste Welle richtig befestigt ist, die zweite Welle aus-
richten und handfest anschrauben.

d. Danach wird der Schlitten montiert; die Schlittenbewegung zieht
die zweite Welle in eine parallele Stellung zur ersten. (Abb. 3 u. 4)
Abbildung 5
e. Wenn die zweite Welle festgeschraubt ist, ist der Vorgang abge-
schlossen. Beachten Sie, dass bei durchgehend unterstützten
Wellen die Schrauben angezogen werden sollten, wenn sich der
Schlitten in der Nähe befindet. Endgestützte Wellen sollten fest-
geschraubt werden, wenn sich der Schlitten am Ende der Welle
befindet. (Abb. 5)

f. Zu diesem Zeitpunkt kann eine zusätzliche Prüfung durchgeführt
werden, um sicherzustellen, dass der Schlitten richtig in der Spur
bleibt, d. h. dass sich die Kante des Schlittens parallel zur Welle
bewegt. Dazu eine Messuhr an die Kante des Schlittens anlegen. Bei
Verschieben des Schlittens entlang der Wellen sollte der angezeigte
Wert innerhalb der Toleranz liegen. (Abb. 6)

Abbildung 6
