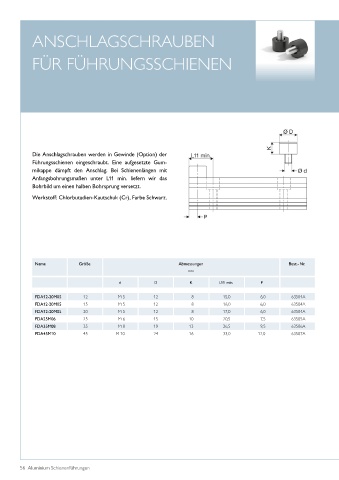

ANSCHLAGSCHRAUBEN
FÜR FÜHRUNGSSCHIENEN
Die Anschlagschrauben werden in Gewinde (Option) der
Führungsschienen eingeschraubt. Eine aufgesetzte Gum-
mikappe dämpft den Anschlag. Bei Schienenlängen mit
Anfangsbohrungsmaßen unter L11 min. liefern wir das
Bohrbild um einen halben Bohrsprung versetzt.
Werkstoff: Chlorbutadien-Kautschuk (Cr), Farbe Schwarz.
Name Größe Abmessungen Best.- Nr.
mm
d D K L11 min. P
FDA12-20M05 12 M 5 12 8 15,0 6,0 63504A
FDA12-20M05 15 M 5 12 8 16,0 6,0 63504A
FDA12-20M05 20 M 5 12 8 17,0 6,0 63504A
FDA25M06 25 M 6 15 10 20,5 7,5 63505A
FDA35M08 35 M 8 19 13 26,5 9,5 63506A
FDA45M10 45 M 10 24 16 33,0 12,0 63507A
