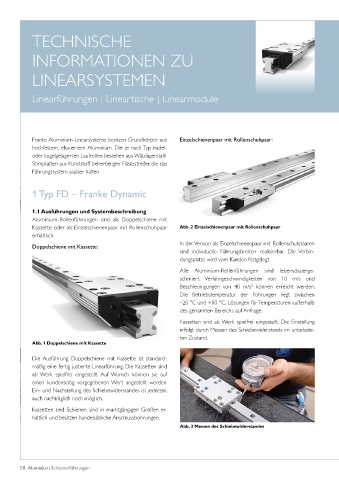

TECHNISCHE

INFORMATIONEN ZU

LINEARSYSTEMEN

Linearführungen | Lineartische | Linearmodule

Franke Aluminium-Linearsysteme besitzen Grundkörper aus Einzelschienenpaar mit Rollenschuhpaar:
hochfestem, eloxiertem Aluminium. Die je nach Typ nadel-
oder kugelgelagerten Laufrollen bestehen aus Wälzlagerstahl.
Stirnplatten aus Kunststoff beherbergen Filzabstreifer, die das
Führungssystem sauber halten.

1 Typ FD – Franke Dynamic

1.1 Ausführungen und Systembeschreibung
Aluminium-Rollenführungen sind als Doppel schiene mit
Kassette oder als Einzelschienenpaar mit Rollenschuhpaar Abb. 2 Einzelschienenpaar mit Rollenschuhpaar
erhältlich.
In der Version als Einzelschienenpaar mit Rollenschuhpaaren
Doppelschiene mit Kassette:
sind individuelle Führungsbreiten realisierbar. Die Verbin-
dungsplatte wird vom Kunden festgelegt.

Alle Aluminium-Rollenführungen sind lebensdauerge-
schmiert. Verfahrgeschwindigkeiten von 10 m/s und
Beschleunigungen von 40 m/s² können erreicht werden.
Die Betriebstemperatur der Führungen liegt zwischen
–20 °C und +80 °C. Lösungen für Temperaturen außerhalb
des genannten Bereichs auf Anfrage.

Kassetten sind ab Werk spielfrei eingestellt. Die Einstellung
erfolgt durch Messen des Schiebewiderstands im unbelaste-
ten Zustand.
Abb. 1 Doppelschiene mit Kassette

Die Ausführung Doppelschiene mit Kassette ist standard-
mäßig eine fertig justierte Linearführung. Die Kassetten sind
ab Werk spielfrei eingestellt. Auf Wunsch können sie auf
einen kundenseitig vorgegebenen Wert angestellt werden.
Ein- und Nachstellung des Schiebewiderstandes ist jederzeit
auch nachträglich noch möglich.
Kassetten und Schienen sind in marktgängigen Größen er-
hältlich und besitzen handelsübliche Anschlussbohrungen.
Abb. 3 Messen des Schiebewiderstandes
