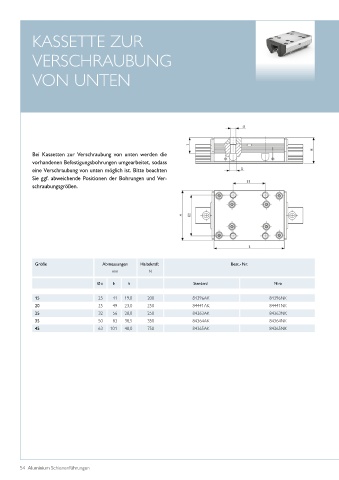

Page 54 - Aluminium Schienenführungen
P. 54
KASSETTE ZUR
VERSCHRAUBUNG
VON UNTEN
Bei Kassetten zur Verschraubung von unten werden die
vorhandenen Befestigungsbohrungen umgearbeitet, sodass
eine Verschraubung von unten möglich ist. Bitte beachten
Sie ggf. abweichende Positionen der Bohrungen und Ver-
schraubungsgrößen.
Größe Abmessungen Haltekraft Best.- Nr.
mm N
Ø a b h Standard Niro
15 25 41 19,0 200 84396AK 84396NK
20 25 49 23,0 250 84441AK 84441NK
25 32 56 28,0 250 84363AK 84363NK
35 50 83 38,5 350 84364AK 84364NK
45 63 101 48,0 750 84365AK 84365NK
54 Aluminium Schienenführungen
