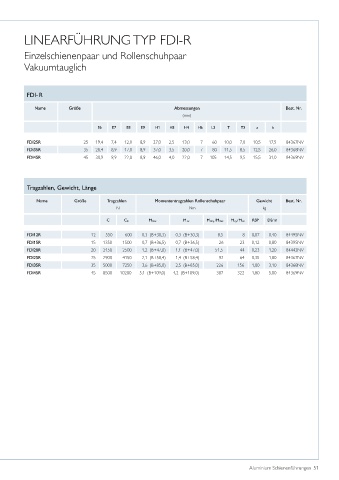

Page 51 - Aluminium Schienenführungen

LINEARFÜHRUNG TYP FDI-R

Einzelschienenpaar und Rollenschuhpaar

Vakuumtauglich

FDI-R

Name Größe Abmessungen Best. Nr.
(mm)
E6 E7 E8 E9 H1 H3 H4 H6 L3 T T3 a b

FDI25R 25 19,4 7,4 12,0 8,9 27,0 2,5 13,0 7 60 10,0 7,0 10,5 17,5 84367NV
FDI35R 35 28,4 8,9 17,0 8,9 37,0 3,5 20,0 7 80 11,5 8,5 12,5 26,0 84368NV
FDI45R 45 30,9 9,9 22,0 8,9 46,0 4,0 22,0 7 105 14,5 9,5 15,5 31,0 84369NV

Tragzahlen, Gewicht, Länge

Name Größe Tragzahlen Momententragzahlen Rollenschuhpaar Gewicht Best. Nr.
N Nm kg

C C 0 M 0cx M cx M 0cy /M 0cz M cy /M cz RSP DS/ m

FDI12R 12 550 600 0,3 (B+30,3) 0,3 (B+30,3) 8,5 8 0,07 0,40 84495NV
FDI15R 15 1350 1500 0,7 (B+36,5) 0,7 (B+36,5) 26 23 0,12 0,80 84395NV
FDI20R 20 2150 2500 1,2 (B+47,0) 1,1 (B+47,0) 51,5 44 0,23 1,20 84442NV
FDI25R 25 2900 4150 2,1 (B+58,4) 1,4 (B+58,4) 92 64 0,35 1,80 84367NV
FDI35R 35 5000 7250 3,6 (B+85,0) 2,5 (B+85,0) 226 156 1,00 3,10 84368NV
FDI45R 45 8500 10200 5,1 (B+109,0) 4,2 (B+109,0) 387 322 1,80 5,00 84369NV

Aluminium Schienenführungen 51
