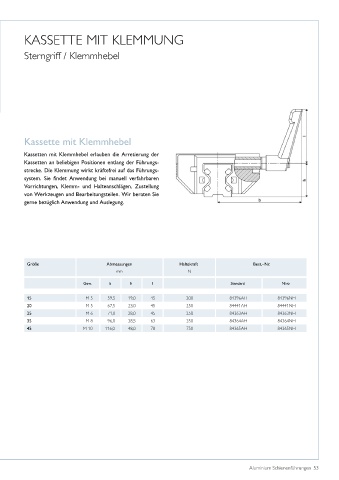

KASSETTE MIT KLEMMUNG

Sterngriff / Klemmhebel

Kassette mit Klemmhebel

Kassetten mit Klemmhebel erlauben die Arretierung der
Kassetten an beliebigen Positionen entlang der Führungs-
strecke. Die Klemmung wirkt kräftefrei auf das Führungs-
system. Sie findet Anwendung bei manuell verfahrbaren
Vorrichtungen, Klemm- und Halteanschlägen, Zustellung
von Werkzeugen und Bearbeitungsteilen. Wir beraten Sie
gerne bezüglich Anwendung und Auslegung.

Größe Abmessungen Haltekraft Best.- Nr.
mm N

Gew. b h l Standard Niro

15 M 5 59,5 19,0 45 200 84396AH 84396NH
20 M 5 67,5 23,0 45 250 84441AH 84441NH
25 M 6 71,0 28,0 45 250 84363AH 84363NH
35 M 8 96,0 38,5 63 350 84364AH 84364NH
45 M 10 116,0 48,0 78 750 84365AH 84365NH
