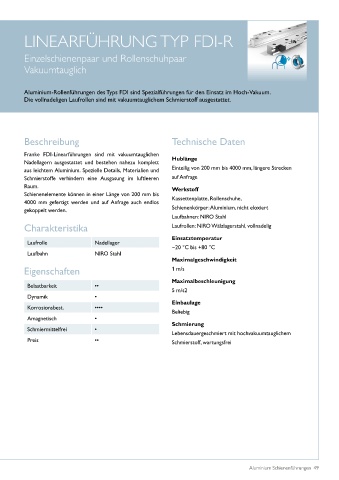

Page 49 - Aluminium Schienenführungen

LINEARFÜHRUNG TYP FDI-R

Einzelschienenpaar und Rollenschuhpaar
Vakuumtauglich

Aluminium-Rollenführungen des Typs FDI sind Spezialführungen für den Einsatz im Hoch-Vakuum.
Die vollnadeligen Laufrollen sind mit vakuumtauglichem Schmierstoff ausgestattet.

Beschreibung Technische Daten

Franke FDI-Linearführungen sind mit vakuumtauglichen
Nadellagern ausgestattet und bestehen nahezu komplett Hublänge
aus leichtem Aluminium. Spezielle Details, Materialien und Einteilig von 200 mm bis 4000 mm, längere Strecken
Schmierstoffe verhindern eine Ausgasung im luftleeren auf Anfrage
Raum. Werkstoff
Schienenelemente können in einer Länge von 200 mm bis Kassettenplatte, Rollenschuhe,
4000 mm gefertigt werden und auf Anfrage auch endlos
gekoppelt werden. Schienenkörper: Aluminium, nicht eloxiert
Laufbahnen: NIRO Stahl
Charakteristika Laufrollen: NIRO Wälzlagerstahl, vollnadelig

Einsatztemperatur
Laufrolle Nadellager
−20 °C bis +80 °C
Laufbahn NIRO Stahl
Maximalgeschwindigkeit
Eigenschaften 1 m/s

Maximalbeschleunigung
Belastbarkeit ••
5 m/s2
Dynamik •
Einbaulage
Korrosionsbest. ••••
Beliebig
Amagnetisch •
Schmierung
Schmiermittelfrei •
Lebensdauergeschmiert mit hochvakuumtauglichem
Preis •• Schmierstoff, wartungsfrei

Aluminium Schienenführungen 49
