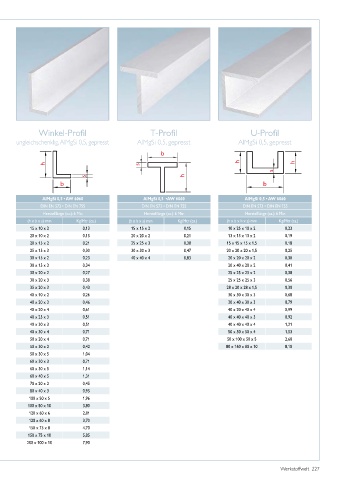

Page 231 - Werkstoffwelt

Winkel-Profil T-Profil U-Profil
ungleichschenklig, AlMgSi 0,5, gepresst AlMgSi 0,5, gepresst AlMgSi 0,5, gepresst

b

h s h h
s
s h
b b

AlMgSi 0,5 • AW 6060 AlMgSi 0,5 •AW 6060 AlMgSi 0,5 • AW 6060
DIN EN 573 • DIN EN 755 DIN EN 573 • DIN EN 755 DIN EN 573 • DIN EN 755
Herstelllänge (ca.): 6 Mtr. Herstelllänge (ca.): 6 Mtr. Herstelllänge (ca.): 6 Mtr.
(h x b x s) mm Kg/Mtr (ca.) (b x h x s) mm Kg/Mtr (ca.) (h x b x h x s) mm Kg/Mtr (ca.)
15 x 10 x 2 0,13 15 x 15 x 2 0,15 10 x 25 x 10 x 2 0,23
20 x 10 x 2 0,15 20 x 20 x 2 0,21 13 x 13 x 13 x 2 0,19
20 x 15 x 2 0,21 25 x 25 x 3 0,38 15 x 15 x 15 x 1,5 0,18
25 x 15 x 3 0,30 30 x 30 x 3 0,47 20 x 20 x 20 x 1,5 0,25
30 x 15 x 2 0,23 40 x 40 x 4 0,83 20 x 20 x 20 x 2 0,30
30 x 15 x 3 0,34 20 x 40 x 20 x 2 0,41
30 x 20 x 2 0,27 25 x 25 x 25 x 2 0,38
30 x 20 x 3 0,38 25 x 25 x 25 x 3 0,56
35 x 20 x 3 0,43 28 x 20 x 28 x 1,5 0,30
40 x 10 x 2 0,26 30 x 30 x 30 x 3 0,68
40 x 20 x 3 0,46 30 x 40 x 30 x 3 0,79
40 x 20 x 4 0,61 40 x 20 x 40 x 4 0,99
40 x 25 x 3 0,51 40 x 40 x 40 x 3 0,92
40 x 30 x 3 0,51 40 x 40 x 40 x 4 1,21
40 x 30 x 4 0,71 50 x 50 x 50 x 4 1,53
50 x 20 x 4 0,71 50 x 100 x 50 x 5 2,60
50 x 30 x 2 0,42 80 x 160 x 80 x 10 8,10
50 x 30 x 5 1,04
60 x 30 x 3 0,71
60 x 30 x 5 1,14
60 x 40 x 5 1,31
70 x 20 x 2 0,45
80 x 40 x 3 0,95
100 x 50 x 5 1,96
100 x 50 x 10 3,80
120 x 60 x 6 2,81
120 x 60 x 8 3,70
150 x 75 x 8 4,70
150 x 75 x 10 5,85
200 x 100 x 10 7,90

Werkstoffwelt 227
