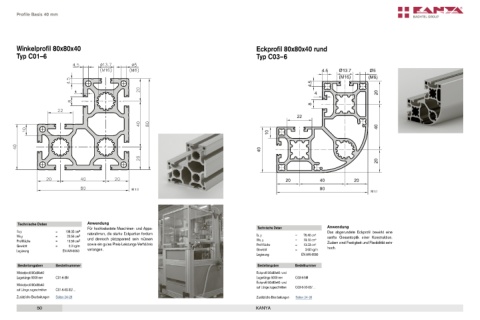

Page 50 - PVS & RVS Gesamtkatalog

Profile Basis 40 mm

Winkelprofil 80x80x40 Eckprofil 80x80x40 rund
Typ C01–6 Typ C03–6

4.5 Ø13.7 Ø5
(M16) (M6)
4.5

4 20 20

8

22

40 40
10

40

20 20

20 40 20

M 1:1 80
M 1:1

Technische Daten Anwendung
Für hochbelastete Maschinen- und Appa- Technische Daten Anwendung
Ix,y = 108.05 cm 4 raterahmen, die starke Eckpartien fordern Das abgerundete Eckprofil bewirkt eine
Wx,y = 23.56 cm 3 und dennoch platzsparend sein müssen Ix, y = 76.40 cm 4 sanfte Gesamtoptik einer Konstruktion.
Profilfläche = 19.59 cm 2 Wx, y = 19.10 cm 3 Zudem sind Festigkeit und Flexibilität sehr
Gewicht = 5.0 kg/m sowie ein gutes Preis-Leistungs-Verhältnis Profilfläche = 13.33 cm 2 hoch.
Legierung EN AW-6063 verlangen. Gewicht = 3.60 kg/m
Legierung EN AW-6060

Bestellangaben Bestellnummer Bestellangaben Bestellnummer
Winkelprofil 80x80x40 Eckprofil 80x80x40 rund
Lagerlänge 5000 mm C01-6-5M Lagerlänge 5000 mm C03-6-5M
Eckprofil 80x80x40 rund
Winkelprofil 80x80x40 auf Länge zugeschnitten C03-6-02-02/…
auf Länge zugeschnitten C01-6-02-02/…
Seiten 55–59
Zusätzliche Bearbeitungen
Zusätzliche Bearbeitungen Seiten 24–26 Zusätzliche Bearbeitungen Seiten 24–26
86 50 KANYA KANYA
