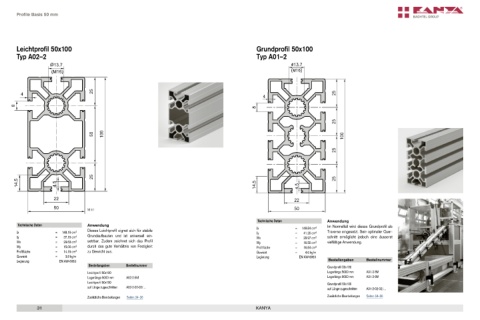

Page 31 - PVS & RVS Gesamtkatalog

Profile Basis 50 mm

Leichtprofil 50x100 Grundprofil 50x100
Typ A02–2 Typ A01–2

Ø13.7
(M16)

4 25

8

50 100

25
14.5 4.5

22

50 M 1:1 M 1:1

Technische Daten Anwendung
Technische Daten Anwendung Im Normalfall wird dieses Grund profil als
Dieses Leichtprofil eignet sich für stabile Ix = 149.84 cm 4
Ix = 148.15 cm 4 Iy = 41.25 cm 4 Traverse eingesetzt. Sein optimaler Quer-
Iy = 37.15 cm 4 Grundaufbauten und ist universell ein- Wx = 29.97 cm 3 schnitt ermöglicht jedoch eine äusserst
Wx = 29.63 cm 3 setzbar. Zudem zeichnet sich das Profil Wy = 16.50 cm 3 vielfältige Anwendung.
Wy = 15.00 cm 3 durch das gute Verhältnis von Festigkeit Profilfläche = 16.84 cm 2
Profilfläche = 14.15 cm 2 zu Gewicht aus. Gewicht = 4.6 kg/m
Gewicht = 3.8 kg/m Legierung EN AW-6063
Legierung EN AW-6063 Bestellangaben Bestellnummer
Bestellangaben Bestellnummer Grundprofil 50x100
Leichtprofil 50x100 Lagerlänge 5000 mm A01-2-5M
Lagerlänge 5000 mm A02-2-5M Lagerlänge 6000 mm A01-2-6M
Leichtprofil 50x100 Grundprofil 50x100
auf Länge zugeschnitten A02-2-02-02/… auf Länge zugeschnitten A01-2-02-02/…

Zusätzliche Bearbeitungen Seiten 24–26 Zusätzliche Bearbeitungen Seiten 24–26
