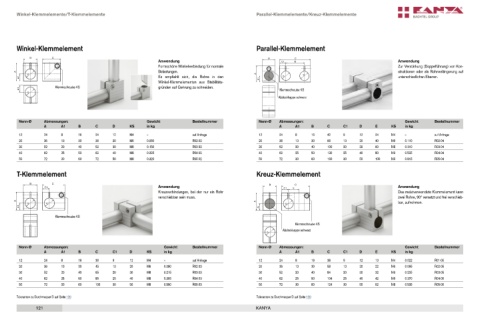

Winkel-Klemmelemente/T-Klemmelemente Parallel-Klemmelemente/Kreuz-Klemmelemente

Winkel-Klemmelement Parallel-Klemmelement

Anwendung Anwendung
Formschöne Winkelverbindung für normale Zur Verstärkung (Doppelführung) von Kon -
Belastungen. struktionen oder als Rohrverlängerung auf
Es empfiehlt sich, die Rohre in den unterschiedlichen Ebenen.
Winkel-Klemmelementen aus Stabilitäts-
Klemmschraube KS gründen auf Gehrung zu schneiden.
Klemmschraube KS

Abdeckkappe schwarz

Nenn-Ø Abmessungen: Gewicht Bestellnummer Nenn-Ø Abmessungen: Gewicht Bestellnummer
A A1 B C D KS in kg A A1 B C C1 D E KS in kg

12 24 8 16 24 12 M4 – auf Anfrage 12 24 8 16 42 9 12 24 M4 – auf Anfrage
20 36 13 30 36 20 M6 0.060 R02-02 20 36 13 30 66 13 20 40 M6 0.110 R02-04
30 52 20 40 52 30 M8 0.150 R03-02 30 52 20 40 100 20 30 60 M8 0.310 R03-04
40 62 25 50 62 40 M8 0.225 R04-02 40 62 25 50 130 25 40 80 M8 0.535 R04-04
50 72 30 60 72 50 M8 0.320 R05-02 50 72 30 60 160 30 50 100 M8 0.815 R05-04

T-Klemmelement Kreuz-Klemmelement

Anwendung Anwendung
Kreuzverbindungen, bei der nur ein Rohr Das meistverwendete Klemmelement kann
verschiebbar sein muss. zwei Rohre, 90° versetzt und frei verschieb -
bar, aufnehmen.

Klemmschraube KS

Klemmschraube KS
Abdeckkappe schwarz

Nenn-Ø Abmessungen: Gewicht Bestellnummer Nenn-Ø Abmessungen: Gewicht Bestellnummer
A A1 B C C1 D KS in kg A A1 B C C1 D E KS in kg

12 24 8 16 30 9 12 M4 – auf Anfrage 12 24 8 16 38 9 12 13 M4 0.022 R01-05
20 36 13 30 45 13 20 M6 0.080 R02-03 20 36 13 30 58 13 20 22 M6 0.095 R02-05
30 52 20 40 65 20 30 M8 0.215 R03-03 30 52 20 40 84 20 30 32 M8 0.235 R03-05
40 62 25 50 85 25 40 M8 0.365 R04-03 40 62 25 50 104 25 40 42 M8 0.370 R04-05
50 72 30 60 105 30 50 M8 0.560 R05-03 50 72 30 60 124 30 50 52 M8 0.535 R05-05

120
120
Toleranzen zu Durchmesser D auf Seite 207 Toleranzen zu Durchmesser D auf Seite 207
