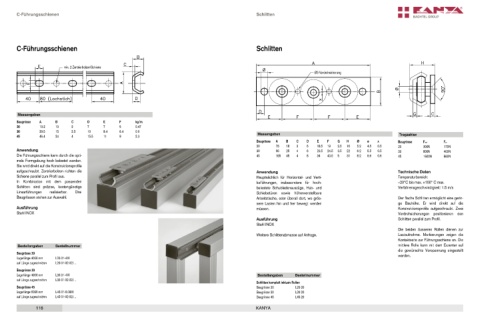

Page 116 - PVS & RVS Gesamtkatalog

C-Führungsschienen Schlitten

C-Führungsschienen Schlitten

min. 2 Zentrierbolzen/Schiene
Ø5 Verdrehsicherung

Massangaben
Baugrösse A B C D E F kg/m
20 19.2 10 2 7 7 5 0.47
30 29.5 15 2.5 10 8.4 6.4 0.9 Massangaben
45 46.4 24 4 15.5 11 9 2.3 Tragzahlen
Baugrösse A B C D E F G H Ø ø x Baugrösse Frad Fax
20 75 18 3 6 18.5 19 2.5 16 5.2 4.5 0.5 20 300N 170N
Anwendung 30 96 25 4 6 23.5 24.5 3.5 22 6.2 5.5 0.5 30 800N 400N
Die Führungsschiene kann durch die opti- 45 155 45 4 8 34 43.5 5 31 8.2 6.6 0.6 45 1600N 860N
male Formgebung hoch belastet werden.
Sie wird direkt auf die Konstruktionsprofile
aufgeschraubt. Zentrierbolzen richten die Anwendung Technische Daten
Anwendung
Schiene parallel zum Profil aus. Hauptsächlich für Horizontal- und Temperaturbereich:
Hauptsächlich für Horizontal- und Verti-
In Kombination mit dem passenden Vertikalführungen, insbesondere für hoch –20°C bis max. +100° C max.
kalführungen, insbesondere für hoch -
Schlitten sind präzise, kostengünstige be lastete Schubladenauszüge, Hub- und Verfahrensgeschwindigkeit: 1.5 m/s
belastete Schubladenauszüge, Hub- und
Linearführungen realisierbar. Drei Schiebetüren sowie höhenverstellbare
Schiebetüren sowie höhenverstellbare
Baugrössen stehen zur Auswahl. Arbeitstische, oder überall dort, wo grös- Der flache Schlitten ermöglicht eine ge rin-
Arbeitstische, oder überall dort, wo grös-
sere Lasten hin und her bewegt werden ge Bauhöhe. Er wird direkt auf die
sere Lasten hin und her bewegt werden
Ausführung müssen. Konstruktionsprofile aufgeschraubt. Zwei
müssen.
Stahl INOX Verdrehsicherungen positionieren den
Ausführung Schlitten parallel zum Profil.
Ausführung
Stahl INOX
Stahl INOX
Die beiden äusseren Rollen dienen zur
Andere Schlittenabmasse auf Anfrage Lastaufnahme. Markierungen zeigen die
Weitere Schlittenabmasse auf Anfrage.
Kontaktseite zur Führungsschiene an. Die
Bestellangaben Bestellnummer mittlere Rolle kann mit dem Exzenter auf
die gewünschte Vorspannung eingestellt
Baugrösse 20 werden.
Lagerlänge 4000 mm L20-01-4M
auf Länge zugeschnitten L20-01-02-02/…
Baugrösse 30
Lagerlänge 4000 mm L30-01-4M Bestellangaben Bestellnummer
auf Länge zugeschnitten L30-01-02-02/…
Schlitten komplett inklusiv Rollen
Baugrösse 45 Baugrösse 20 L20-20
Lagerlänge 6080 mm L45-01-6.08M Baugrösse 30 L30-20
auf Länge zugeschnitten L45-01-02-02/… Baugrösse 45 L45-20

194 116 KANYA KANYA KANYA 195
