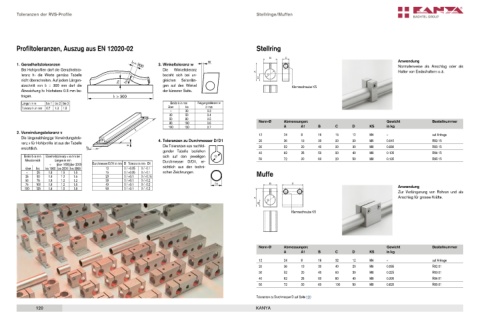

Toleranzen der RVS-Profile Stellringe/Muffen

Profiltoleranzen, Auszug aus EN 12020-02 Stellring

Anwendung
1. Geradheitstoleranzen 3. Winkeltoleranz w Normalerweise als Anschlag oder als
Bei Hohlprofilen darf die Geradheitsto- Die Winkeltoleranz Hal ter von Endschaltern o.ä.
leranz h1 die Werte gemäss Tabelle bezieht sich bei un-
nicht überschreiten. Auf jedem Längen- gleichen Seitenlän-
abschnitt von l2 = 300 mm darf die gen auf den Winkel Klemmschraube KS
Abweichung h2 höchstens 0.3 mm be- der kürzeren Seite.
tragen.
Länge l1 in m bis 1 bis 2 bis 3 Breite b in mm Neigungstoleranz w
Toleranz h1 in mm 0.7 1.3 1.8 über bis in mm
– 30 0.3
30 50 0.4
50 80 0.5
80 100 0.6 Nenn-Ø Abmessungen: Gewicht Bestellnummer
100 120 0.7 A A1 B C D KS in kg
2. Verwindungstoleranz v 12 24 8 16 15 12 M4 – auf Anfrage
Die längenabhängige Verwindungstole-
ranz v für Hohlprofile ist aus der Tabelle 4. Toleranzen zu Durchmesser D/D1 20 36 13 30 20 20 M6 0.045 R02-15
ersichtlich. Die Toleranzen aus nachfol- 30 52 20 40 20 30 M8 0.080 R03-15
gender Tabelle beziehen 40 62 25 50 20 40 M8 0.105 R04-15
Breite b in mm Ebenheitstoleranz v in mm bei sich auf den jeweiligen
Messbereich Längen in mm Durchmesser D/D1, er - 50 72 30 60 20 50 M8 0.135 R05-15
– über 1000über 2000 Durchmesser D/D1 in mm D Toleranz in mm D1
über bis bis 1000 bis 2000 bis 3000 12 0 / +0.05 0 /–0.1 sicht lich aus den techni-
– 25 1.0 1.5 1.5 15 0 / +0.05 0 /–0.1 schen Zeichnungen. Muffe
25 50 1.0 1.2 1.5 20 0 / +0.1 0 /–0.15
50 75 1.0 1.2 1.2 30 0 / +0.1 0 /–0.2
75 100 1.0 1.2 1.5 40 0 / +0.1 0 /–0.2
100 125 1.0 1.5 1.8 50 0 / +0.1 0 /–0.2 Anwendung
Zur Verlängerung von Rohren und als
Anschlag für grosse Kräfte.

Klemmschraube KS

Nenn-Ø Abmessungen: Gewicht Bestellnummer
A A1 B C D KS in kg

12 24 8 16 32 12 M4 – auf Anfrage
20 36 13 30 40 20 M6 0.085 R02-01
30 52 20 40 60 30 M8 0.225 R03-01
40 62 25 50 80 40 M8 0.395 R04-01
50 72 30 60 100 50 M8 0.625 R05-01

Toleranzen zu Durchmesser D auf Seite 207
