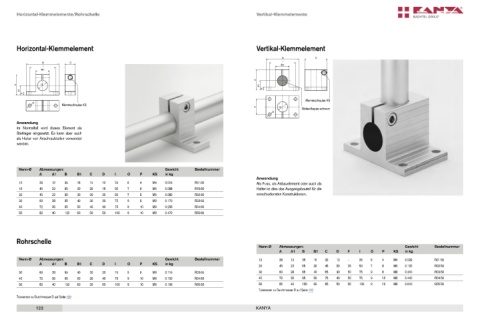

Page 123 - PVS & RVS Gesamtkatalog

Horizontal-Klemmelemente/Rohrschelle Vertikal-Klemmelemente

Horizontal-Klemmelement Vertikal-Klemmelement

Klemmschraube KS
Klemmschraube KS
Abdeckkappe schwarz

Anwendung
Im Normalfall wird dieses Element als
Stehlager eingesetzt. Es kann aber auch
als Halter von Anschraubteilen verwendet
werden.

Nenn-Ø Abmessungen: Gewicht Bestellnummer
A A1 B B1 C D I O P KS in kg
Anwendung
12 28 12 35 16 15 12 25 6 4 M4 0.015 R01-60 Als Fuss, als Anbauelement oder auch als
15 45 22 65 30 20 15 50 7 8 M6 0.088 R15-60 Halter ist dies das Ausgangsbauteil für die
20 45 22 65 30 20 20 50 7 8 M6 0.080 R02-60 verschiedensten Konstruktionen.
30 60 28 95 40 30 30 75 9 8 M8 0.170 R03-60
40 72 35 95 50 40 40 75 9 10 M8 0.295 R04-60
50 82 40 120 60 50 50 100 9 10 M8 0.470 R05-60

Rohrschelle
Nenn-Ø Abmessungen: Gewicht Bestellnummer
A A1 B B1 C D F I O P KS in kg

Nenn-Ø Abmessungen: Gewicht Bestellnummer 12 28 12 35 16 32 12 – 25 6 4 M4 0.029 R01-50
A A1 B B1 C D I O P KS in kg
20 45 22 65 30 45 20 25 50 7 8 M6 0.135 R02-50
30 60 28 95 40 20 30 75 9 8 M8 0.115 R03-65 30 60 28 95 40 65 30 50 75 9 8 M8 0.310 R03-50
40 72 35 95 50 20 40 75 9 10 M8 0.150 R04-65 40 72 35 95 50 75 40 50 75 9 10 M8 0.440 R04-50
50 82 40 120 60 20 50 100 9 10 M8 0.195 R05-65 50 82 40 120 60 85 50 50 100 9 10 M8 0.610 R05-50
Toleranzen zu Durchmesser D auf Seite 207
120
Toleranzen zu Durchmesser D auf Seite 207
120
