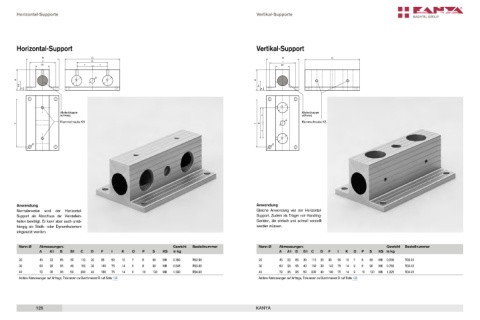

Page 125 - PVS & RVS Gesamtkatalog

Horizontal-Supporte Vertikal-Supporte

Horizontal-Support Vertikal-Support

Abdeckkappe Abdeckkappe
schwarz schwarz
Klemmschraube KS Klemmschraube KS

Anwendung Anwendung
Normalerweise wird der Horizontal- Gleiche Anwendung wie der Horizontal-
Sup port als Abschluss der Verstell ein - Support. Zudem als Träger von Handling-
hei ten benötigt. Er kann aber auch unab- Geräten, die einfach und schnell verstellt
hängig als Statik- oder Dynamikelement werden müssen.
eingesetzt wer den.

Nenn-Ø Abmessungen: Gewicht Bestellnummer Nenn-Ø Abmessungen: Gewicht Bestellnummer
A A1 B B1 C D F I K O P S KS in kg A A1 B B1 C D F I K O P S KS in kg

20 45 22 65 30 110 20 95 50 10 7 8 60 M6 0.360 R02-90 20 45 22 65 30 110 20 95 50 10 7 8 60 M6 0.330 R02-91
30 60 28 95 40 160 30 140 75 14 9 8 90 M8 0.845 R03-90 30 60 28 95 40 160 30 140 75 14 9 8 90 M6 0.760 R03-91
40 72 35 95 50 200 40 180 75 14 9 10 120 M8 1.390 R04-90 40 72 35 95 50 200 40 180 75 14 9 10 120 M6 1.225 R04-91
120
120
Andere Abmessungen auf Anfrage, Toleranzen zu Durchmesser D auf Seite 207 Andere Abmessungen auf Anfrage, Toleranzen zu Durchmesser D auf Seite 207
