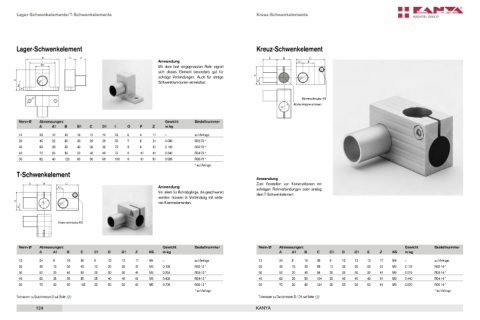

Page 124 - PVS & RVS Gesamtkatalog

Lager­Schwenkelemente/T­Schwenkelemente Kreuz­Schwenkelemente

Lager­Schwenkelement Kreuz­Schwenkelement

Anwendung
Mit dem fest eingepressten Rohr eignet
sich dieses Element besonders gut für
schräge Verbindungen. Auch für stetige
Schwenkfunktionen einsetzbar.

Klemmschraube KS
Abdeckkappe schwarz

Nenn­Ø Abmessungen: Gewicht Bestellnummer
A A1 B B1 C D1 I O P Z in kg

12 28 12 35 16 15 12 25 6 4 17 – auf Anfrage
20 45 22 65 30 20 20 50 7 8 21 0.080 R02-70 *
30 60 28 95 40 30 30 75 9 8 31 0.190 R03-70 *
40 72 35 95 50 40 40 75 9 10 41 0.340 R04-70 *
50 82 40 120 60 50 50 100 9 10 51 0.585 R05-70 *
* auf Anfrage

T­Schwenkelement
Anwendung
Zum Versteifen von Konstruktionen mit
Anwendung schrägen Rohrverbindungen oder analog
Vor allem für Rohrabgänge, die geschwenkt dem T-Schwenkelement.
werden müssen in Verbindung mit ande-
ren Klemmelementen.

Klemmschraube KS

Nenn­Ø Abmessungen: Gewicht Bestellnummer Nenn­Ø Abmessungen: Gewicht Bestellnummer
A A1 B C C1 D D1 Z KS in kg A A1 B C C1 D D1 E Z KS in kg
12 24 8 16 30 9 12 12 17 M4 – auf Anfrage 12 24 8 16 38 9 12 12 13 17 M4 – auf Anfrage
20 36 13 30 45 13 20 20 31 M6 0.100 R02-13 * 20 36 13 30 58 13 20 20 22 31 M6 0.115 R02-14 *
30 52 20 40 65 20 30 30 41 M8 0.255 R03-13 * 30 52 20 40 84 20 30 30 32 41 M8 0.275 R03-14 *
40 62 25 50 85 25 40 40 51 M8 0.435 R04-13 * 40 62 25 50 104 25 40 40 42 51 M8 0.440 R04-14 *
50 72 30 60 105 30 50 50 61 M8 0.700 R05-13 * 50 72 30 60 124 30 50 50 52 61 M8 0.670 R05-14 *
* auf Anfrage * auf Anfrage
Toleranzen zu Durchmesser D auf Seite 120 Toleranzen zu Durchmesser D / D1 auf Seite 120
