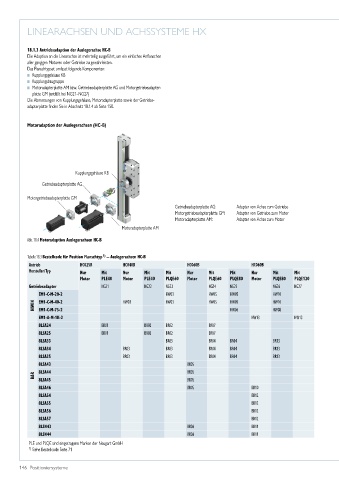

LINEARACHSEN UND ACHSSYSTEME HX

18.1.3 Antriebsadaption der Auslegerachse HC-B
Die Adaption an die Linearachse ist mehrteilig ausgeführt, um ein einfaches Anflanschen
aller gängigen Motoren oder Getriebe zu gewährleisten.
Das Flanschtypset umfasst folgende Komponenten:
Kupplungsgehäuse KB
Kupplungsbaugruppe
Motoradapterplatte AM bzw. Getriebeadapterplatte AG und Motorgetriebeadapter-
platte GM (entfällt bei NG21–NG27)
Die Abmessungen von Kupplungsgehäuse, Motoradapterplatte sowie der Getriebe-
adapterplatte finden Sie in Abschnitt 18.1.4 ab Seite 150.

Motoradaption der Auslegerachsen (HC-B)

Kupplungsgehäuse KB

Getriebeadapterplatte AG

Motorgetriebeadapterplatte GM
Getriebeadapterplatte AG: Adapter von Achse zum Getriebe
Motorgetriebeadapterplatte GM: Adapter von Getriebe zum Motor
Motoradapterplatte AM: Adapter von Achse zum Motor
Motoradapterplatte AM

Abb. 18.4 Motoradaption Auslegerachsen HC-B

1)
Tabelle 18.3 Bestellcode für Position Flanschtyp – Auslegerachsen HC-B
Antrieb HC025B HC040B HC060B HC060B
Hersteller/Typ Nur Mit Nur Mit Mit Nur Mit Mit Nur Mit Mit
Motor PLE40 Motor PLE40 PLQE60 Motor PLQE60 PLQE80 Motor PLQE80 PLQE120
Getriebeadapter NG21 NG22 NG23 NG24 NG25 NG26 NG27
EM1-C-M-20-2 HW03 HW05 HW05 HW10
HIWIN EM1-C-M-40-2 HW03 HW03 HW05 HW05 HW10
HW08
HW06
EM1-C-M-75-2
EM1-A-M-1K-2 HW13 HW13
8LSA24 BR01 BR02 BR02 BR07
8LSA25 BR01 BR02 BR02 BR07
8LSA33 BR03 BR04 BR04 BR13
8LSA34 BR03 BR03 BR04 BR04 BR13
8LSA35 BR03 BR03 BR04 BR04 BR13
8LSA43 BR05
8LSA44 BR05
B&R 8LSA45 BR05
8LSA46 BR05 BR10
8LSA54 BR12
8LSA55 BR12
8LSA56 BR12
8LSA57 BR12
8LSN43 BR06 BR11
8LSN44 BR06 BR11
PLE und PLQE sind eingetragene Marken der Neugart GmbH
1) Siehe Bestellcode Seite 71
