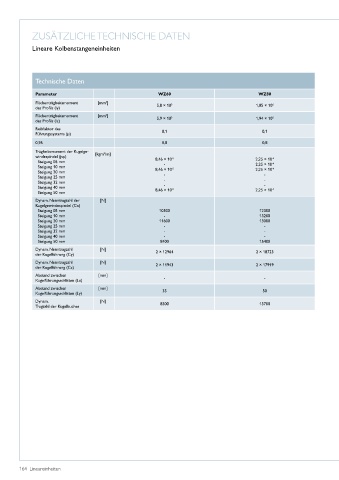

ZUSÄTZLICHE TECHNISCHE DATEN

Lineare Kolbenstangeneinheiten

Technische Daten

Parameter WZ60 WZ80
Flächenträgheitsmoment [mm ] 4 5,8 × 10 5 1,85 × 10 6
des Profils (ly)
Flächenträgheitsmoment [mm ] 4 5 6
des Profils (lz) 5,9 × 10 1,94 × 10
Reibfaktor des
Führungssystems (µ) 0,1 0,1
0,95 0,8 0,8
Trägheitsmoment der Kugelge- 2
windespindel (jsp) [kgm /m] -5 -4
Steigung 05 mm 8,46 × 10 2,25 × 10 -4
Steigung 10 mm - -5 2,25 × 10 -4
Steigung 20 mm 8,46 × 10 2,25 × 10
Steigung 25 mm - -
Steigung 32 mm - -
Steigung 40 mm - -5 - -4
Steigung 50 mm 8,46 × 10 2,25 × 10
Dynam� Nenntragzahl der [N]
Kugelgewindespindel (Cx)
Steigung 05 mm 10500 12300
Steigung 10 mm - 13200
Steigung 20 mm 11600 13000
Steigung 25 mm - -
Steigung 32 mm - -
Steigung 40 mm - -
Steigung 50 mm 8400 15400
Dynam� Nenntragzahl [N] 2 × 12964 2 × 18723
der Kugelführung (Cy)
Dynam� Nenntragzahl [N]
der Kugelführung (Cz) 2 × 11943 2 × 17919
Abstand zwischen [mm]
Kugelführungsschlitten (Lx) - -
Abstand zwischen [mm] 35 50
Kugelführungsschlitten (Ly)
Dynam� [N] 8300 13700
Tragzahl der Kugelbuchse
