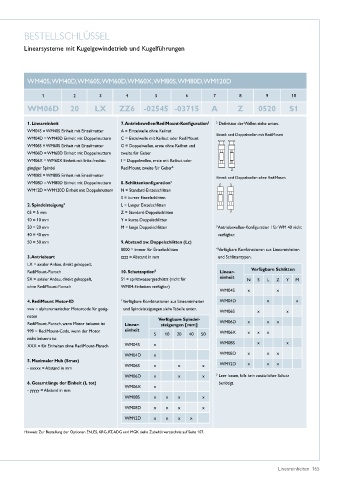

BESTELLSCHLÜSSEL

Linearsysteme mit Kugelgewindetrieb und Kugelführungen

WM40S, WM40D, WM60S, WM60D, WM60X, WM80S, WM80D, WM120D

1 2 3 4 5 6 7 8 9 10

WM06D 20 LX ZZ6 -02545 -03715 A Z 0520 S1

1. Lineareinheit 7. Antriebswellen/RediMount-Konfiguration 2 2 Definition der Wellen siehe unten�
WM04S = WM40S Einheit mit Einzelmutter A = Einzelwelle ohne Keilnut
Einzel- und Doppelwellen mit RediMount
WM04D = WM40D Einheit mit Doppelmuttern C = Einzelwelle mit Keilnut oder RediMount
WM06S = WM60S Einheit mit Einzelmutter G = Doppelwellen, erste ohne Keilnut und
WM06D = WM60D Einheit mit Doppelmuttern zweite für Geber
WM06X = WM60X Einheit mit links-/rechts- I = Doppelwellen, erste mit Keilnut oder
gängiger Spindel RediMount, zweite für Geber 3
WM08S = WM80S Einheit mit Einzelmutter
Einzel- und Doppelwellen ohne RediMount
WM08D = WM80D Einheit mit Doppelmuttern 8. Schlittenkonfiguration 4
WM12D = WM120D Einheit mit Doppelmuttern N = Standard-Einzelschlitten
S = kurzer Einzelschlitten
2. Spindelsteigung 1 L = Langer Einzelschlitten
05 = 5 mm Z = Standard-Doppelschlitten
10 = 10 mm Y = kurze Doppelschlitten
20 = 20 mm M = lange Doppelschlitten 3 Antriebswellen-Konfiguration I für WM 40 nicht
40 = 40 mm verfügbar�
50 = 50 mm 9. Abstand zw. Doppelschlitten (Lc)
0000 = immer für Einzelschlitten 4 Verfügbare Kombinationen aus Lineareinheiten
3. Antriebsart zzzz = Abstand in mm und Schlittentypen�
LX = axialer Anbau, direkt gekoppelt,
Verfügbare Schlitten
RediMount-Flansch 10. Schutzoption 5 Linear-
SX = axialer Anbau, direkt gekoppelt, S1 = spritzwassergeschützt (nicht für einheit N S L Z Y M
ohne RediMount-Flansch WM04-Einheiten verfügbar)
WM04S x x

4. RediMount Motor-ID 1 Verfügbare Kombinationen aus Lineareinheiten WM04D x x
vvw = alphanumerischer Motorcode für geeig- und Spindelsteigungen siehe Tabelle unten�
WM06S x x
neten
Verfügbare Spindel-
RediMount-Flansch, wenn Motor bekannt ist Linear- steigungen [mm] WM06D x x x
999 = RediMount-Code, wenn der Motor einheit WM06X x x x
5 10 20 40 50
nicht bekannt ist
XXX = für Einheiten ohne RediMount-Flansch WM04S x WM08S x x
WM04D x WM08D x x x
5. Maximaler Hub (Smax)
WM06S x x x WM12D x x x
- xxxxx = Abstand in mm
WM06D x x x 5 Leer lassen, falls kein zusätzlicher Schutz
6. Gesamtlänge der Einheit (L tot) benötigt�
WM06X x
- yyyyy = Abstand in mm
WM08S x x x x

WM08D x x x x
WM12D x x x x

Hinweis: Zur Bestellung der Optionen EN, ES, KRG, RT, ADG und MGK siehe Zubehörverzeichnis auf Seite 107�
