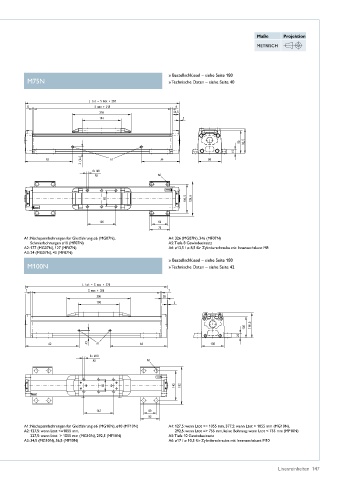

Page 149 - Lineareinheiten

Maße Projektion

METRISCH

» Bestellschlüssel – siehe Seite 180
M75N » Technische Daten – siehe Seite 40

A1: Nachspannbohrungen für Gleitführung ø6 (MG07N), A4: 326 (MG07N), 346 (MF07N)
Schmierbohrungen ø10 (MF07N) A5: Tiefe 8 Gewindeeinsatz
A2: 177 (MG07N), 127 (MF07N) A6: ø13,5 / ø 8,5 für Zylinderschraube mit Innensechskant M8
A3: 24 (MG07N), 43 (MF07N)
» Bestellschlüssel – siehe Seite 180
M100N » Technische Daten – siehe Seite 42

A1: Nachspannbohrungen für Gleitführung ø6 (MG10N), ø10 (MF10N) A4: 127,5: wenn Ltot <= 1055 mm, 377,5: wenn Ltot > 1055 mm (MG10N),
A2: 127,5: wenn Ltot <=1055 mm, 292,5: wenn Ltot => 755 mm, keine Bohrung: wenn Ltot < 755 mm (MF10N)
227,5: wenn Ltot > 1055 mm (MG10N), 292,5 (MF10N) A5: Tiefe 10 Gewindeeinsatz
A3: 34,5 (MG10N), 56,5 (MF10N) A6: ø17 / ø 10,5 für Zylinderschraube mit Innensechskant M10

Lineareinheiten 147
