Page 124 - Lineareinheiten

ZUBEHÖR

Getriebe und Antriebszubehör

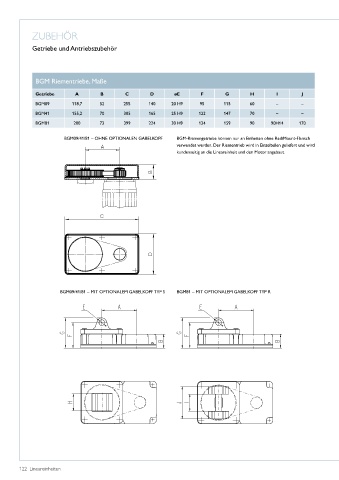

BGM Riementriebe, Maße

Getriebe A B C D øE F G H I J
BGM09 118,7 52 255 140 20 H9 95 115 60 – –
BGM41 155,2 70 305 165 25 H9 122 147 70 – –
BGM81 200 73 399 224 30 H9 134 159 90 90H14 170

BGM09/41/81 – OHNE OPTIONALEN GABELKOPF BGM-Riemengetriebe können nur an Einheiten ohne RediMount-Flansch
verwendet werden� Der Riementrieb wird in Einzelteilen geliefert und wird
kundenseitig an die Lineareinheit und den Motor angebaut�

BGM09/41/81 – MIT OPTIONALEM GABELKOPF TYP S BGM81 – MIT OPTIONALEM GABELKOPF TYP R

122 Lineareinheiten
