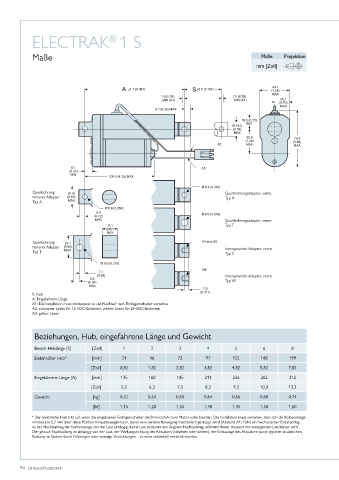

ELECTRAK 1 S
®

Maße Maße Projektion

mm [Zoll]

Querbohrung Querbohrungsadapter, vorne
hinterer Adapter Typ A
Typ A

Querbohrungsadapter, vorne
Typ T

Querbohrung
hinterer Adapter Innengewinde-Adapter, vorne
Typ T Typ V

Innengewinde-Adapter, vorne
Typ W

S: Hub
A: Eingefahrene Länge
A1: Die Installation muss mindestens so viel Nachlauf nach Endlagenschalter vorsehen
A2: schwarzer Leiter für 12-VDC-Einheiten, weißer Leiter für 24-VDC-Einheiten
A3: gelber Leiter

Beziehungen, Hub, eingefahrene Länge und Gewicht

Bestell-Hublänge (S] [Zoll] 1 2 3 4 5 6 8
Elektrischer Hub* [mm] 21 46 72 97 122 148 199
[Zoll] 0,82 1,82 2,82 3,82 4,82 5,82 7,82
Eingefahrene Länge (A) [mm] 135 160 185 211 236 262 312
[Zoll] 5,3 6,3 7,3 8,3 9,3 10,3 12,3
Gewicht [kg] 0,52 0,54 0,60 0,64 0,66 0,68 0,74
[lbf] 1,15 1,20 1,35 1,40 1,45 1,50 1,60

* Der elektrische Hub tritt auf, wenn die eingebauten Endlagenschalter die Stromzufuhr zum Motor unterbrechen� Die Installation muss vorsehen, dass sich die Kolbenstange
mindestens 0,7 mm über diese Position hinausbewegen kann, bevor eine weitere Bewegung mechanisch gestoppt wird (Abstand A1) Fehlt ein mechanischer Endanschlag,
ist der Nachlaufweg der Kolbenstange von der Last abhängig� Keine Last bedeutet den längsten Nachlaufweg, während dieser Abstand mit ansteigender Last kürzer wird�
Der genaue Nachlaufweg ist abhängig von der Last, der Wirkungsrichtung des Aktuators (schieben oder ziehen), der Einbaulage des Aktuators sowie jeglicher zusätzlichen
Reibung im System durch Führungen oder sonstige Vorrichtungen – er muss individuell ermittelt werden�
