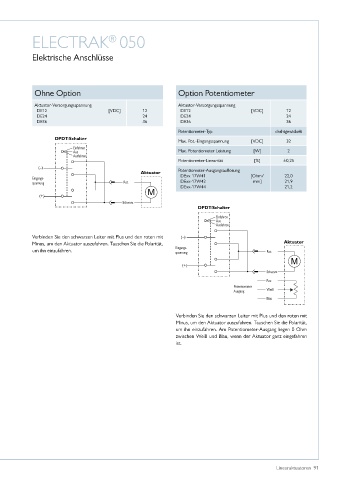

ELECTRAK 050
®

Elektrische Anschlüsse

Ohne Option Option Potentiometer

Aktuator-Versorgungsspannung Aktuator-Versorgungsspannung
DE12 [VDC] 12 DE12 [VDC] 12
DE24 24 DE24 24
DE36 36 DE36 36
Potentiometer-Typ drahtgewickelt
DPDT-Schalter
Max� Pot�-Eingangsspannung [VDC] 32
Einfahren
Aus Max� Potentiometer-Leistung [W] 2
Ausfahren
Potentiometer-Linearität [%] ±0,25
(–) Potentiometer-Ausgangsauflösung
Aktuator
Eingangs- DExx-17W41 [Ohm/ 22,0
spannung Rot DExx-17W42 mm] 21,9
DExx-17W44 21,2
(+)
Schwarz
DPDT-Schalter
Einfahren
Aus
Ausfahren
Verbinden Sie den schwarzen Leiter mit Plus und den roten mit (–)
Minus, um den Aktuator auszufahren� Tauschen Sie die Polarität, Aktuator
um ihn einzufahren� Eingangs- Rot
spannung

(+)
Schwarz
Rot
Potentiometer-
Ausgang Weiß
Blau

Verbinden Sie den schwarzen Leiter mit Plus und den roten mit
Minus, um den Aktuator auszufahren� Tauschen Sie die Polarität,
um ihn einzufahren� Am Potentiometer-Ausgang liegen 0 Ohm
zwischen Weiß und Blau, wenn der Aktuator ganz eingefahren
ist�
