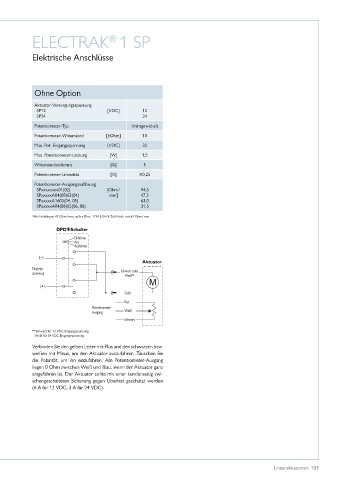

ELECTRAK 1 SP
®

Elektrische Anschlüsse

Ohne Option

Aktuator-Versorgungsspannung
SP12 [VDC] 12
SP24 24
Potentiometer-Typ drahtgewickelt
Potentiometer-Widerstand [kOhm] 10
Max� Pot�-Eingangsspannung [VDC] 32
Max� Potentiometer-Leistung [W] 1,5

Widerstandstoleranz [%] 5
Potentiometer-Linearität [%] ±0,25
Potentiometer-Ausgangsauflösung
SPxxxxxxxx01(02) [Ohm/ 94,5
SPxxxxxA04(08)03(04) mm] 47,2
SPxxxxxA1603(04, 05) 63,0
SPxxxxxA04(08)05(06, 08) 31,5
*Alle Hublängen 47 Ohm/mm, außer SPxx -17A16 04 (4 Zoll Hub) mit 63 Ohm/mm

DPDT-Schalter
Einfahren
Aus
Ausfahren
(–)
Aktuator
Eingangs-
spannung Schwarz oder
Weiß**
(+)
Gelb
Rot
Potentiometer-
Ausgang Weiß
Schwarz
** Schwarz für 12 VDC Eingangsspannung
Weiß für 24 VDC Eingangsspannung
Verbinden Sie den gelben Leiter mit Plus und den schwarzen bzw�
weißen mit Minus, um den Aktuator auszufahren� Tauschen Sie
die Polarität, um ihn einzufahren� Am Potentiometer-Ausgang
liegen 0 Ohm zwischen Weiß und Blau, wenn der Aktuator ganz
eingefahren ist� Der Aktuator sollte mit einer kundenseitig zwi-
schengeschalteten Sicherung gegen Überlast geschützt werden
(6 A für 12 VDC; 3 A für 24 VDC)�
