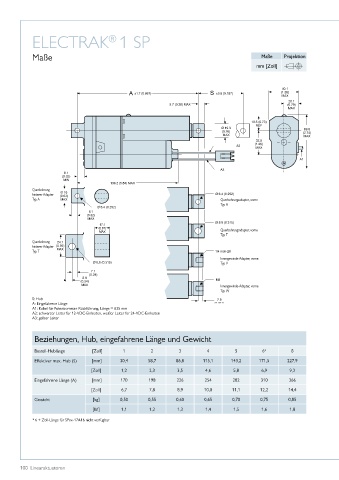

ELECTRAK 1 SP
®

Maße Maße Projektion

mm [Zoll]

Querbohrung
hinterer Adapter
Typ A Querbohrungsadapter, vorne
Typ A

Querbohrungsadapter, vorne
Typ T
Querbohrung
hinterer Adapter
Typ T
Innengewinde-Adapter, vorne
Typ V

Innengewinde-Adapter, vorne
Typ W
S: Hub
A: Eingefahrene Länge
A1: Kabel für Potentiometer-Rückführung, Länge = 635 mm
A2: schwarzer Leiter für 12-VDC-Einheiten, weißer Leiter für 24-VDC-Einheiten
A3: gelber Leiter

Beziehungen, Hub, eingefahrene Länge und Gewicht

Bestell-Hublänge [Zoll] 1 2 3 4 5 6* 8
Effektiver max� Hub (S) [mm] 30,4 58,7 86,8 115,1 143,2 171,5 227,9

[Zoll] 1,2 2,3 3,5 4,6 5,8 6,9 9,2
Eingefahrene Länge (A) [mm] 170 198 226 254 282 310 366
[Zoll] 6,7 7,8 8,9 10,0 11,1 12,2 14,4
Gewicht [kg] 0,50 0,55 0,60 0,65 0,70 0,75 0,85
[lbf] 1,1 1,2 1,3 1,4 1,5 1,6 1,8

* 6 + Zoll-Länge für SPxx-17A16 nicht verfügbar
