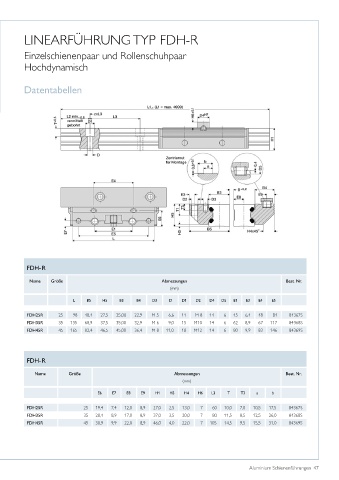

Page 47 - Aluminium Schienenführungen

LINEARFÜHRUNG TYP FDH-R

Einzelschienenpaar und Rollenschuhpaar

Hochdynamisch

Datentabellen

FDH-R

Name Größe Abmessungen Best. Nr.
(mm)
L B5 H5 B3 B4 D3 D D1 D2 D4 D5 E1 E3 E4 E5

FDH25R 25 98 48,4 27,5 25,00 22,9 M 5 6,6 11 M 8 14 6 45 6,4 48 84 84367S
FDH35R 35 135 68,9 37,5 35,00 32,9 M 6 9,0 15 M10 14 6 62 8,9 67 117 84368S
FDH45R 45 165 82,4 46,5 45,00 36,4 M 8 11,0 18 M12 14 6 80 9,9 83 146 84369S

FDH-R

Name Größe Abmessungen Best. Nr.
(mm)

E6 E7 E8 E9 H1 H3 H4 H6 L3 T T3 a b

FDH25R 25 19,4 7,4 12,0 8,9 27,0 2,5 13,0 7 60 10,0 7,0 10,5 17,5 84367S
FDH35R 35 28,4 8,9 17,0 8,9 37,0 3,5 20,0 7 80 11,5 8,5 12,5 26,0 84368S
FDH45R 45 30,9 9,9 22,0 8,9 46,0 4,0 22,0 7 105 14,5 9,5 15,5 31,0 84369S
