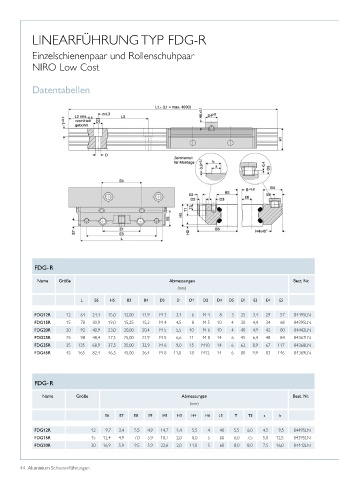

LINEARFÜHRUNG TYP FDG-R

Einzelschienenpaar und Rollenschuhpaar

NIRO Low Cost

Datentabellen

FDG-R

Name Größe Abmessungen Best. Nr.
(mm)
L B5 H5 B3 B4 D3 D D1 D2 D4 D5 E1 E3 E4 E5

FDG12R 12 64 24,4 15,0 12,00 11,9 M 3 3,4 6 M 4 8 3 25 3,4 29 57 84495LN
FDG15R 15 78 30,9 19,0 15,25 15,2 M 4 4,5 8 M 5 10 4 30 4,4 34 68 84395LN
FDG20R 20 92 40,9 23,0 20,00 20,4 M 5 5,5 10 M 6 10 4 40 4,9 42 80 84442LN
FDG25R 25 98 48,4 27,5 25,00 22,9 M 5 6,6 11 M 8 14 6 45 6,4 48 84 84367LN
FDG35R 35 135 68,9 37,5 35,00 32,9 M 6 9,0 15 M10 14 6 62 8,9 67 117 84368LN
FDG45R 45 165 82,4 46,5 45,00 36,4 M 8 11,0 18 M12 14 6 80 9,9 83 146 84369LN

FDG-R

Name Größe Abmessungen Best. Nr.
(mm)
E6 E7 E8 E9 H1 H3 H4 H6 L3 T T3 a b

FDG12R 12 9,7 3,4 5,5 4,9 14,7 1,4 5,5 4 40 5,5 6,0 4,5 9,5 84495LN
FDG15R 15 12,4 4,9 7,0 5,9 18,7 2,0 8,0 5 60 6,0 7,5 5,0 12,5 84395LN
FDG20R 20 16,9 5,9 9,5 5,9 22,6 2,0 11,0 5 60 8,0 8,0 7,5 16,0 84442LN
