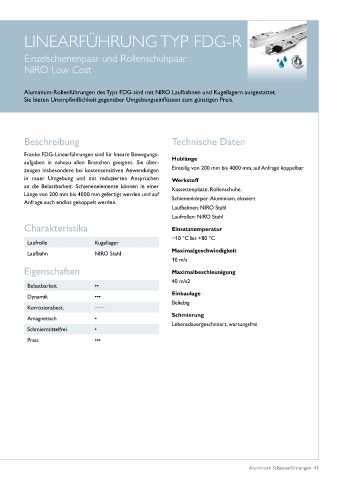

LINEARFÜHRUNG TYP FDG-R

Einzelschienenpaar und Rollenschuhpaar
NIRO Low Cost

Aluminium-Rollenführungen des Typs FDG sind mit NIRO Laufbahnen und Kugellagern ausgestattet.
Sie bieten Unempfindlichkeit gegenüber Umgebungseinflüssen zum günstigen Preis.

Beschreibung Technische Daten

Franke FDG-Linearführungen sind für lineare Bewegungs-
aufgaben in nahezu allen Branchen geeignet. Sie über- Hublänge
zeugen insbesondere bei kostensensitiven Anwendungen Einteilig von 200 mm bis 4000 mm, auf Anfrage koppelbar
in rauer Umgebung und mit reduzierten Ansprüchen Werkstoff
an die Belastbarkeit. Schienenelemente können in einer Kassettenplatte, Rollenschuhe,
Länge von 200 mm bis 4000 mm gefertigt werden und auf Schienenkörper: Aluminium, eloxiert
Anfrage auch endlos gekoppelt werden.
Laufbahnen: NIRO Stahl
Laufrollen: NIRO Stahl
Charakteristika Einsatztemperatur

−10 °C bis +80 °C
Laufrolle Kugellager
Maximalgeschwindigkeit
Laufbahn NIRO Stahl
10 m/s
Eigenschaften Maximalbeschleunigung

40 m/s2
Belastbarkeit ••
Einbaulage
Dynamik •••
Beliebig
Korrosionsbest. •••••
Schmierung
Amagnetisch •
Lebensdauergeschmiert, wartungsfrei
Schmiermittelfrei •
Preis •••
