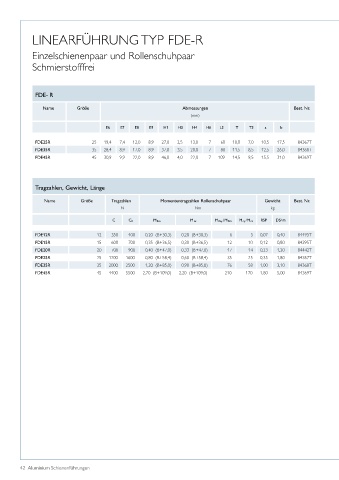

Page 42 - Aluminium Schienenführungen

LINEARFÜHRUNG TYP FDE-R

Einzelschienenpaar und Rollenschuhpaar

Schmierstofffrei

FDE- R

Name Größe Abmessungen Best. Nr.
(mm)
E6 E7 E8 E9 H1 H3 H4 H6 L3 T T3 a b

FDE25R 25 19,4 7,4 12,0 8,9 27,0 2,5 13,0 7 60 10,0 7,0 10,5 17,5 84367T
FDE35R 35 28,4 8,9 17,0 8,9 37,0 3,5 20,0 7 80 11,5 8,5 12,5 26,0 84368T
FDE45R 45 30,9 9,9 22,0 8,9 46,0 4,0 22,0 7 109 14,5 9,5 15,5 31,0 84369T

Tragzahlen, Gewicht, Länge

Name Größe Tragzahlen Momententragzahlen Rollenschuhpaar Gewicht Best. Nr.
N Nm kg

C C 0 M 0cx M cx M 0cy /M 0cz M cy /M cz RSP DS/ m

FDE12R 12 350 400 0,20 (B+30,3) 0,20 (B+30,3) 6 5 0,07 0,40 84495T
FDE15R 15 600 700 0,35 (B+36,5) 0,30 (B+36,5) 12 10 0,12 0,80 84395T
FDE20R 20 700 900 0,40 (B+47,0) 0,33 (B+47,0) 17 14 0,23 1,20 84442T
FDE25R 25 1200 1600 0,80 (B+58,4) 0,60 (B+58,4) 35 25 0,35 1,80 84367T
FDE35R 35 2000 2500 1,20 (B+85,0) 0,90 (B+85,0) 76 58 1,00 3,10 84368T
FDE45R 45 4400 5500 2,70 (B+109,0) 2,20 (B+109,0) 210 170 1,80 5,00 84369T
