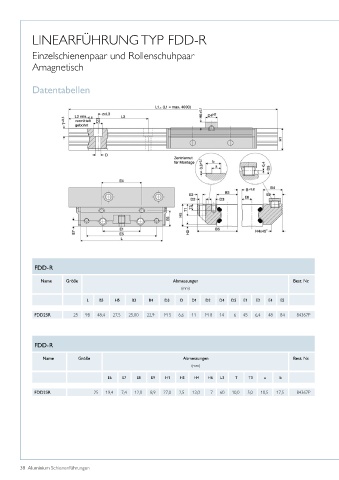

LINEARFÜHRUNG TYP FDD-R


            Einzelschienenpaar und Rollenschuhpaar

            Amagnetisch


            Datentabellen






































             FDD-R

               Name     Größe                                 Abmessungen                               Best. Nr.
                                                                 (mm)
                               L    B5   H5    B3    B4    D3   D   D1   D2   D4  D5  E1   E3  E4  E5

             FDD25R        25  98  48,4  27,5  25,00  22,9  M 5  6,6  11  M 8  14  6  45   6,4  48  84   84367P





             FDD-R

                Name        Größe                                Abmessungen                            Best. Nr.
                                                                    (mm)
                                       E6   E7   E8   E9   H1   H3   H4   H6  L3    T   T3    a    b

             FDD25R               25  19,4  7,4  12,0  8,9  27,0  2,5  13,0  7  60  10,0  5,0  10,5  17,5  84367P
