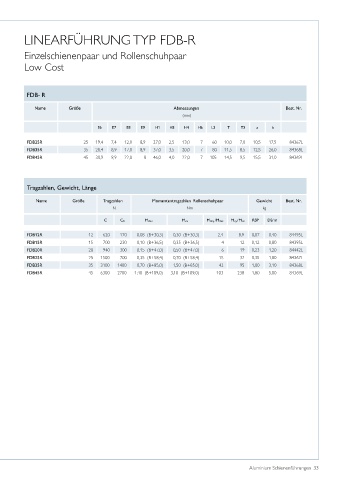

Page 33 - Aluminium Schienenführungen

LINEARFÜHRUNG TYP FDB-R

Einzelschienenpaar und Rollenschuhpaar

Low Cost

FDB- R

Name Größe Abmessungen Best. Nr.
(mm)
E6 E7 E8 E9 H1 H3 H4 H6 L3 T T3 a b

FDB25R 25 19,4 7,4 12,0 8,9 27,0 2,5 13,0 7 60 10,0 7,0 10,5 17,5 84367L
FDB35R 35 28,4 8,9 17,0 8,9 37,0 3,5 20,0 7 80 11,5 8,5 12,5 26,0 84368L
FDB45R 45 30,9 9,9 22,0 8 46,0 4,0 22,0 7 105 14,5 9,5 15,5 31,0 84369L

Tragzahlen, Gewicht, Länge

Name Größe Tragzahlen Momententragzahlen Rollenschuhpaar Gewicht Best. Nr.
N Nm kg

C C 0 M 0cx M cx M 0cy /M 0cz M cy /M cz RSP DS/ m

FDB12R 12 620 170 0,08 (B+30,3) 0,30 (B+30,3) 2,4 8,9 0,07 0,40 84495L
FDB15R 15 700 230 0,10 (B+36,5) 0,35 (B+36,5) 4 12 0,12 0,80 84395L
FDB20R 20 940 300 0,15 (B+47,0) 0,50 (B+47,0) 6 19 0,23 1,20 84442L
FDB25R 25 1500 700 0,35 (B+58,4) 0,70 (B+58,4) 15 32 0,35 1,80 84367L
FDB35R 35 3100 1400 0,70 (B+85,0) 1,50 (B+85,0) 42 95 1,00 3,10 84368L
FDB45R 45 6300 2700 1,40 (B+109,0) 3,10 (B+109,0) 103 238 1,80 5,00 84369L

Aluminium Schienenführungen 33
