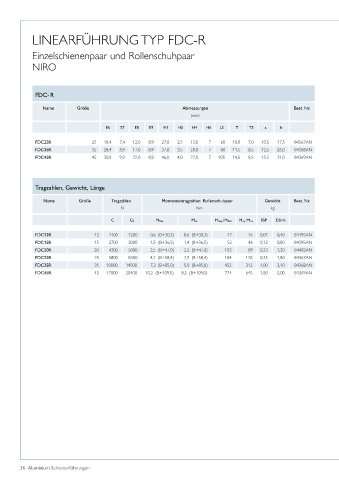

Page 36 - Aluminium Schienenführungen

LINEARFÜHRUNG TYP FDC-R

Einzelschienenpaar und Rollenschuhpaar

NIRO

FDC-R

Name Größe Abmessungen Best. Nr.
(mm)
E6 E7 E8 E9 H1 H3 H4 H6 L3 T T3 a b

FDC25R 25 19,4 7,4 12,0 8,9 27,0 2,5 13,0 7 60 10,0 7,0 10,5 17,5 84367AN
FDC35R 35 28,4 8,9 17,0 8,9 37,0 3,5 20,0 7 80 11,5 8,5 12,5 26,0 84368AN
FDC45R 45 30,9 9,9 22,0 8,9 46,0 4,0 22,0 7 105 14,5 9,5 15,5 31,0 84369AN

Tragzahlen, Gewicht, Länge

Name Größe Tragzahlen Momententragzahlen Rollenschuhpaar Gewicht Best. Nr.
N Nm kg

C C 0 M 0cx M cx M 0cy /M 0cz M cy /M cz RSP DS/ m

FDC12R 12 1100 1200 0,6 (B+30,3) 0,6 (B+30,3) 17 16 0,07 0,40 84495AN
FDC15R 15 2700 3000 1,5 (B+36,5) 1,4 (B+36,5) 52 46 0,12 0,80 84395AN
FDC20R 20 4300 5000 2,5 (B+47,0) 2,2 (B+47,0) 103 89 0,23 1,20 84442AN
FDC25R 25 5800 8300 4,2 (B+58,4) 2,9 (B+58,4) 184 128 0,35 1,80 84367AN
FDC35R 35 10000 14500 7,3 (B+85,0) 5,0 (B+85,0) 452 312 1,00 3,10 84368AN
FDC45R 45 17000 20400 10,2 (B+109,0) 8,5 (B+109,0) 774 645 1,80 5,00 84369AN
