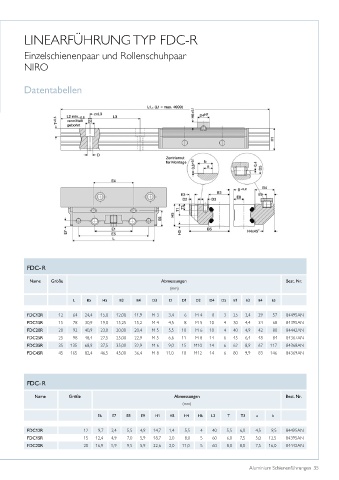

LINEARFÜHRUNG TYP FDC-R


          Einzelschienenpaar und Rollenschuhpaar

          NIRO


          Datentabellen






































           FDC-R

           Name    Größe                                  Abmessungen                                Best. Nr.
                                                             (mm)
                           L    B5   H5    B3    B4   D3    D    D1   D2   D4  D5  E1  E3   E4  E5

           FDC12R     12   64  24,4  15,0  12,00  11,9  M 3  3,4  6   M 4  8    3  25  3,4  29   57  84495AN
           FDC15R     15   78  30,9  19,0  15,25  15,2  M 4  4,5  8   M 5  10   4  30  4,4  34   68  84395AN
           FDC20R     20   92  40,9  23,0  20,00  20,4  M 5  5,5  10  M 6  10   4  40  4,9  42   80  84442AN
           FDC25R     25   98  48,4  27,5  25,00  22,9  M 5  6,6  11  M 8  14   6  45  6,4  48   84  84367AN
           FDC35R     35  135  68,9  37,5  35,00  32,9  M 6  9,0  15  M10  14   6  62  8,9  67  117  84368AN
           FDC45R     45  165  82,4  46,5  45,00  36,4  M 8  11,0  18  M12  14  6  80  9,9  83  146  84369AN




           FDC-R

             Name        Größe                                Abmessungen                            Best. Nr.
                                                                 (mm)

                                   E6   E7   E8    E9   H1   H3   H4   H6  L3    T    T3   a     b

           FDC12R             12   9,7  3,4   5,5  4,9  14,7  1,4  5,5  4   40   5,5  6,0  4,5  9,5  84495AN
           FDC15R             15   12,4  4,9  7,0  5,9  18,7  2,0  8,0  5   60   6,0  7,5  5,0  12,5  84395AN
           FDC20R             20   16,9  5,9  9,5  5,9  22,6  2,0  11,0  5  60   8,0  8,0  7,5  16,0  84442AN
