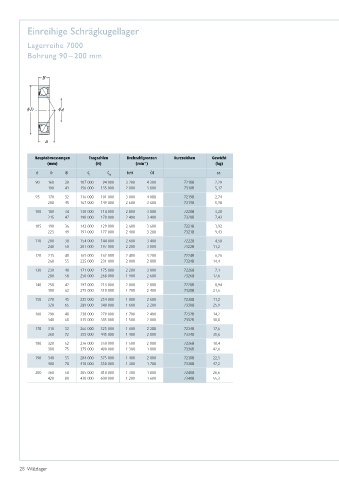

Page 28 - Wälzlager

einreihige Schrägkugellager

lagerreihe 7000
Bohrung 90 – 200 mm

Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
(mm) (N) (min ) (kg)
–1
d D B C C Fett Öl ca.
r 0r
90 160 30 107 000 94 000 3 200 4 300 7218B 2,29
190 43 156 000 135 000 2 800 3 800 7318B 5,17
95 170 32 116 000 101 000 3 000 4 000 7219B 2,74
200 45 167 000 149 000 2 600 3 600 7319B 5,98
100 180 34 130 000 114 000 2 800 3 800 7220B 3,28
215 47 190 000 178 000 2 400 3 400 7320B 7,43
105 190 36 142 000 129 000 2 600 3 600 7221B 3,92
225 49 191 000 177 000 2 400 3 200 7321B 9,43
110 200 38 154 000 144 000 2 600 3 400 7222B 4,58
240 50 201 000 197 000 2 200 3 000 7322B 11,2
120 215 40 165 000 162 000 2 400 3 200 7224B 6,26
260 55 225 000 231 000 2 000 2 800 7324B 14,4
130 230 40 171 000 175 000 2 200 3 000 7226B 7,1
280 58 250 000 268 000 1 900 2 600 7326B 17,6
140 250 42 197 000 213 000 2 000 2 800 7228B 8,94
300 62 275 000 310 000 1 700 2 400 7328B 21,6
150 270 45 225 000 254 000 1 800 2 600 7230B 11,2
320 65 289 000 340 000 1 600 2 200 7330B 25,9
160 290 48 238 000 279 000 1 700 2 400 7232B 14,2
340 68 315 000 385 000 1 500 2 000 7332B 30,8
170 310 52 266 000 325 000 1 600 2 200 7234B 17,6
360 72 355 000 445 000 1 400 2 000 7334B 35,6
180 320 52 276 000 350 000 1 500 2 000 7236B 18,4
380 75 375 000 490 000 1 300 1 800 7336B 42,6
190 340 55 284 000 375 000 1 400 2 000 7238B 22,5
400 78 410 000 550 000 1 300 1 700 7338B 47,2
200 360 58 305 000 410 000 1 300 1 800 7240B 26,6
420 80 430 000 600 000 1 200 1 600 7340B 55,3

28 Wälzlager
