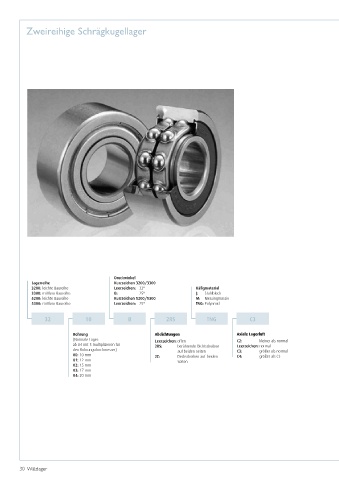

zweireihige Schrägkugellager

Druckwinkel
Lagerreihe Kurzzeichen 3200/3300
3200: leichte Baureihe Leerzeichen: 32º Käfigmaterial
3300: mittlere Baureihe B: 25º J: Stahlblech
5200: leichte Baureihe Kurzzeichen 5200/5300 M: Messingmassiv
5300: mittlere Baureihe Leerzeichen: 25° TNG: Polyamid

32 10 B 2RS TNG C3

Bohrung Abdichtungen Axiale Lagerluft
(Normale Lager: Leerzeichen: offen C2: kleiner als normal
ab 04 mit 5 multiplizieren für 2RS: berührende Dicht scheiben Leerzeichen: normal
den Bohrungsdurchmesser) auf beiden Seiten C3: größer als normal
00: 10 mm 2Z: Deckscheiben auf beiden C4: größer als C3
01: 12 mm Seiten
02: 15 mm
03: 17 mm
04: 20 mm
