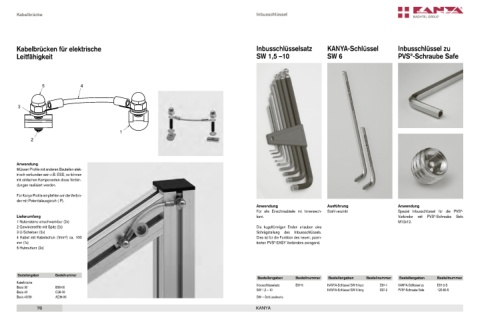

Page 78 - PVS & RVS Gesamtkatalog

Kabelbrücke Inbusschlüssel

Kabelbrücken für elektrische Inbusschlüsselsatz KANYA-Schlüssel Inbusschlüssel zu
Leitfähigkeit SW 1,5 –10 SW 6 PVS -Schraube Safe
®

5 4

3

1
2

Anwendung
Müssen Profile mit anderen Bauteilen elek-
trisch verbunden sein z.B. ESD, so können
mit einfachen Komponenten diese Verbin-
dungen realisiert werden.

Für Kanya Profile empfehlen wir die Verbin-
der mit Potentialausgleich (-P).
Anwendung Ausführung Anwendung
Für alle Einschraubteile mit Innensech- Stahl verzinkt Spezial Inbusschlüssel für die PVS -
®
Lieferumfang kant. Verbinder mit PVS -Schraube Safe
®
1 Nutensteine einschwenkbar (2x) M12x12.
2 Gewindestifte mit Spitz (2x) Die kugelförmigen Enden erlauben eine
3 U-Scheiben (2x) Schrägstellung des Inbussschlüssels.
4 Kabel mit Kabelschuh (1mm²) ca. 100 Dies ist für die Funktion des neuen, paten-
mm (1x) tierten PVS -EASY Verbinders zwingend.
®
5 Hutmuttern (2x)

Bestellangaben Bestellnummer
Bestellangaben Bestellnummer Bestellangaben Bestellnummer Bestellangaben Bestellnummer
Kabelbrücke
Basis 30 B36-00 Inbusschlüsselsatz E97-5 KANYA-Schlüssel SW 6 kurz E97-1 KANYA-Schlüssel zu E97-2-S
®
Basis 40 C36-00 SW 1,5 – 10 KANYA-Schlüssel SW 6 lang E97-2 PVS -Schraube Safe 125-80-S
Basis 45/50 AE36-00 SW = Schlüsselweite

204
78 KANYA KANYA
