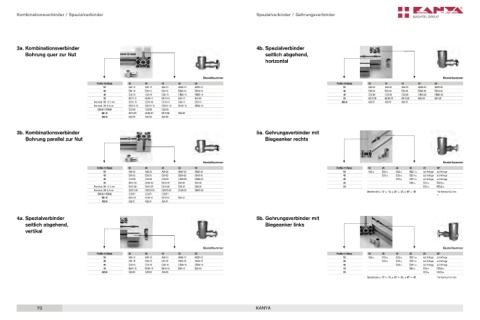

Page 73 - PVS & RVS Gesamtkatalog

Kombinationsverbinder / Spezialverbinder Spezialverbinder / Gehrungsverbinder

3a. Kombinationsverbinder 4b. Spezialverbinder
Bohrung quer zur Nut seitlich abgehend,
horizontal

Bestellnummer Bestellnummer
Profile mit Basis 50 45 40 30 20 Profile mit Basis 50 45 40 30 20
50 A20-10 A20-10 A20-10 AB20-10 AB20-10 50 A20-20 A20-20 A20-20 AB20-20 AB20-20
45 E20-10 E20-10 E20-10 EB20-10 EB20-10 45 E20-25 E20-25 E20-25 EB20-25 EB20-25
40 C20-10 C20-10 C20-10 CB20-10 CB20-10 40 C20-25 C20-25 C20-25 CB20-25 CB20-25
30 B210-10 B210-10 B210-10 B20-10 B20-10 30 B210-25 B210-25 B210-25 B20-25 B20-25
Kernloch 20 12.1 mm D210-10 D210-10 D210-10 D20-10 D20-10 A02­8 A20-51 A20-51 A20-51
Kernloch 20 6.0 mm DD210-10 DD210-10 DD210-10 DD20-10 DD20-10
C02­8 / CO3­8 C20-50 C20-50 C20-50
B01­8 B210-50 B210-50 B210-50 B20-50
A02­8 A20-50 A20-50 A20-50

3b. Kombinationsverbinder 5a. Gehrungsverbinder mit
Bohrung parallel zur Nut Biegeanker rechts

Bestellnummer Bestellnummer
Profile mit Basis 50 45 40 30 20 Profile mit Basis 50 45 40 30 20 20*
50 A20-20 A20-20 A20-20 AB20-20 AB20-20 50 A22-a E22-a C22-a B221-a auf Anfrage auf Anfrage
45 E20-20 E20-20 E20-20 EB20-20 EB20-20 45 E22-a C22-a B221-a auf Anfrage auf Anfrage
40 C20-20 C20-20 C20-20 CB20-20 CB20-20 40 C22-a B221-a auf Anfrage auf Anfrage
30 B210-20 B210-20 B210-20 B20-20 B20-20 30 B22-a D22-a DD22-a
Kernloch 20 12.1 mm D210-20 D210-20 D210-20 D20-20 D20-20 20 D22-a DD22-a
Kernloch 20 6.0 mm DD210-20 DD210-20 DD210-20 DD20-20 DD20-20 Bestellcode a 15° = -15, a 30° = -30, a 45° = -45 *mit Kernloch 6.0 mm
C02­8 / CO3­8 C20-51 C20-51 C20-51 **
B01­8 B210-51 B210-51 B210-51 B20-51
A02­8 A20-51 A20-51 A20-51

4a. Spezialverbinder 5b. Gehrungsverbinder mit
seitlich abgehend, Biegeanker links
vertikal

Bestellnummer Bestellnummer
Profile mit Basis 50 45 40 30 20 Profile mit Basis 50 45 40 30 20 20*
50 A20-10 A20-10 A20-10 AB20-10 AB20-10 50 A23-a E23-a C23-a B231-a auf Anfrage auf Anfrage
45 E20-15 E20-15 E20-15 EB20-15 EB20-15 45 E23-a C23-a B231-a auf Anfrage auf Anfrage
40 C20-15 C20-15 C20-15 CB20-15 CB20-15 40 C23-a B231-a auf Anfrage auf Anfrage
30 B210-15 B210-15 B210-15 B20-15 B20-15 30 B23-a D23-a DD23-a
A02­8 A20-50 A20-50 A20-50 20 D23-a DD23-a
Bestellcode a 15° = -15, a 30° = -30, a 45° = -45 *mit Kernloch 6.0 mm

73 KANYA
