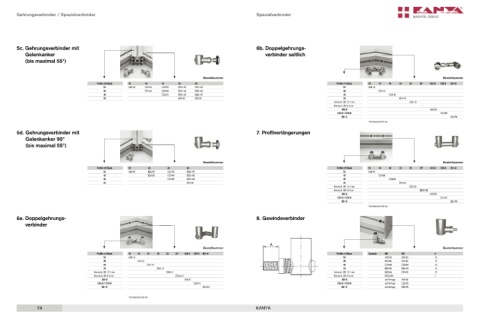

Gehrungsverbinder / Spezialverbinder Spezialverbinder

5c. Gehrungsverbinder mit 6b. Doppelgehrungs­
Gelenkanker verbinder seitlich
(bis maximal 55°)

Bestellnummer Bestellnummer
Profile mit Basis 50 45 40 30 20 Profile mit Basis 50 45 40 30 20 20* A02­8 C02­8 B01­8
50 A22-00 E22-00 C22-00 B221-00 D221-00 50 A24-19
45 E22-00 C22-00 B221-00 D221-00 45 E24-19
40 C22-00 B221-00 D221-00 40 C24-19
30 B22-00 D22-00 30 B24-19
Kernloch 20 12.1 mm D24-19
Kernloch 20 6.0 mm –
A02­8 A24-59
C02­8 / CO3­8 C24-59
B01­8 B24-59
*mit Kernloch 6.0 mm

5d. Gehrungsverbinder mit 7. Profilverlängerungen
Gelenkanker 90°
(bis maximal 55°)

Bestellnummer Bestellnummer
Profile mit Basis 50 45 40 30 Profile mit Basis 50 45 40 30 20 20* A02­8 C02­8 B01­8
50 A22-90 E22-90 C22-90 B221-90 50 A24-00
45 E22-90 C22-90 B221-90 45 E24-00
40 C22-90 B221-90 40 C24-00
30 B22-90 30 B24-00
Kernloch 20 12.1 mm D24-00
Kernloch 20 6.0 mm DD24-00
A02­8 A24-50
C02­8 / CO3­8 C24-50
B01­8 B24-50
*mit Kernloch 6.0 mm

6a. Doppelgehrungs­ 8. Gewindeverbinder
verbinder

Bestellnummer Bestellnummer
Profile mit Basis 50 45 40 30 20 20* A02­8 C02­8 B01­8 Profile mit Basis Gewinde M6 M8 A
50 A24-10 50 A20-66 A20-60 13
45 E24-10 45 E20-66 E20-60 13
40 C24-10 40 C20-66 C20-60 13
30 B24-10 30 B20-66 B20-60 10
Kernloch 20 12.1 mm D24-10 Kernloch 20 12.1 mm D20-66 D20-60 10
Kernloch 20 6.0 mm DD24-10 Kernloch 20 6.0 mm DD20-66 7
A02­8 A24-51 A02­8 auf Anfrage A20-65
C02­8 / CO3­8 C24-51 C02­8 / CO3­8 auf Anfrage C20-65
B01­8 B24-51 B01­8 auf Anfrage B20-65

*mit Kernloch 6.0 mm
